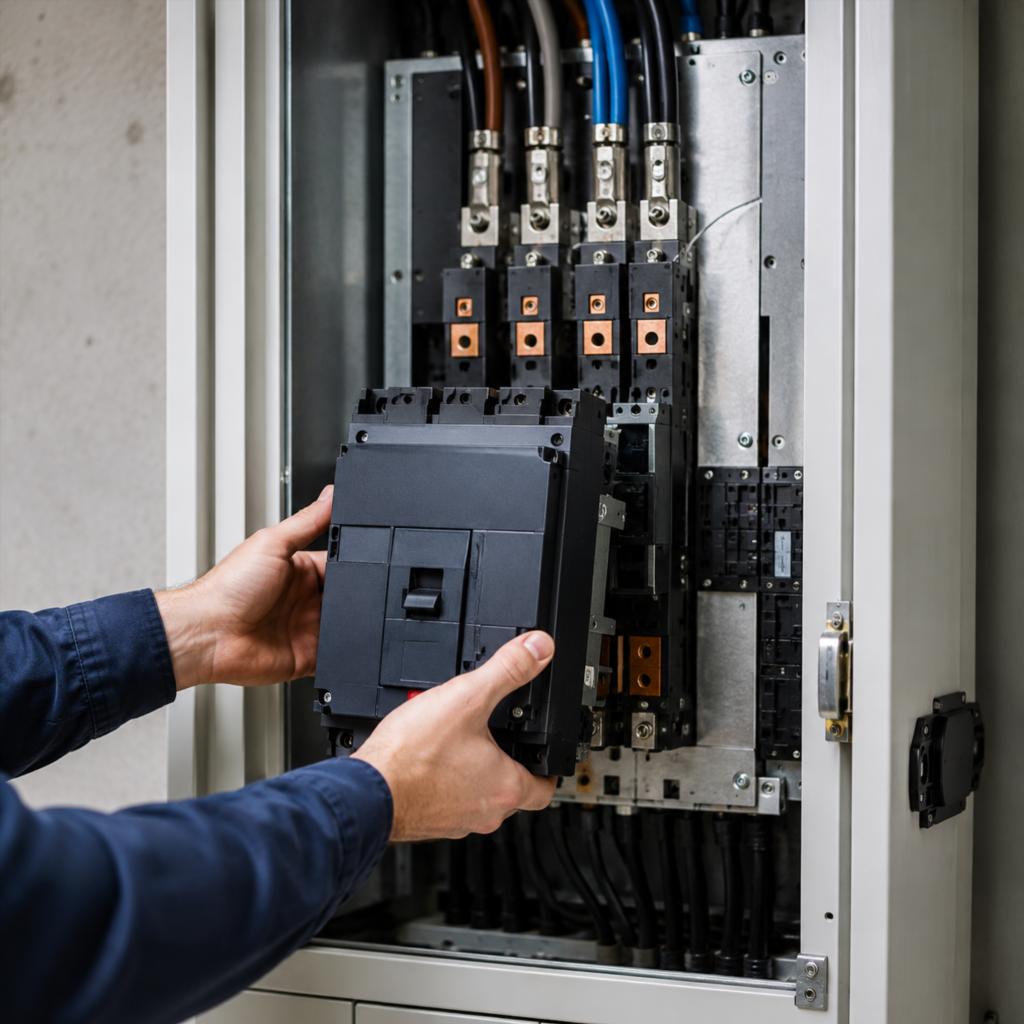

Вводной автоматический выключатель принимает на себя суммарную нагрузку электрической установки и отключает питание при перегрузке или коротком замыкании. Его номинальный ток нельзя выбирать только по общей мощности оборудования или по принципу ближайшего большего значения. Аппарат должен соответствовать параметрам источника питания, пропускной способности кабеля, режиму работы потребителей и характеристикам остальных устройств защиты.
При больших расчетных токах на вводе могут применяться воздушные автоматические выключатели, вроде https://shop.schneider-spb.ru/shop/CID_10.html, которые подбирают с учетом номинального тока, отключающей способности, типа расцепителя и условий эксплуатации.
Что означает номинальный ток выключателя
Номинальный ток — это значение, при котором автоматический выключатель способен длительно работать в установленных производителем условиях без недопустимого перегрева. Этот параметр обозначают как In и указывают в амперах.
Номинальный ток не следует путать с током короткого замыкания. Значение In характеризует продолжительную нагрузку, а отключающая способность показывает, какой аварийный ток аппарат способен безопасно разорвать. Выключатели с одинаковым номиналом, например 400 А, могут заметно различаться по отключающей способности, конструкции, типу расцепителя и диапазону настроек.
Также необходимо различать номинал корпуса и рабочую уставку защиты. В аппаратах с электронными расцепителями длительная токовая защита может настраиваться ниже максимального тока корпуса. Это позволяет использовать один типоразмер выключателя в сетях с разной расчетной нагрузкой, сохраняя возможность последующей корректировки параметров.
Линейки силовых аппаратов охватывают широкий диапазон токов: автоматические выключатели в литом корпусе могут применяться при нагрузках до нескольких сотен ампер, а воздушные выключатели — на вводах с токами в тысячи ампер. Например, серия ComPacT NSX включает трех- и четырехполюсные аппараты на токи до 630 А, а диапазон MasterPacT MTZ2 и MTZ3 достигает 6300 А.
Расчетный ток нагрузки
Основой для выбора вводного выключателя служит расчетный ток электрической установки. Он определяется не простым сложением номиналов всех потребителей, а с учетом реального режима их работы.
Для трехфазной сети расчетный ток по известной активной электрической мощности определяют по формуле:
I = P / (√3 × U × cos φ),
где:
- I — расчетный ток, А;
- P — потребляемая активная мощность нагрузки;
- U — линейное напряжение сети, В;
- cos φ — коэффициент мощности;
- η — коэффициент полезного действия оборудования.
Если исходным значением служит механическая мощность электродвигателя на валу, в знаменателе дополнительно учитывают его КПД.
Для однофазной сети используется зависимость:
I = P / (U × cos φ)
Если нагрузка преимущественно активная, например состоит из электрических нагревателей, коэффициент мощности близок к единице. У электродвигателей, трансформаторов, сварочного оборудования, систем вентиляции и ряда электронных устройств он может быть ниже. Игнорирование cos φ приводит к занижению расчетного тока.
Установленная и фактически используемая мощность
Установленная мощность показывает сумму паспортных мощностей всех подключенных электроприемников. На практике оборудование редко работает одновременно и с полной нагрузкой. Для более точного расчета применяют коэффициенты спроса, использования и одновременности.
Коэффициент использования отражает среднюю загрузку отдельного потребителя. Электродвигатель мощностью 30 кВт может большую часть времени работать с нагрузкой 20–24 кВт. Нагревательное оборудование, напротив, способно длительно потреблять мощность, близкую к паспортной.
Коэффициент одновременности учитывает количество устройств, включенных в один период. В административном здании освещение, розеточные группы, вентиляция и лифты работают по разным графикам. На производственной линии несколько механизмов могут запускаться последовательно, но затем работать одновременно.
Слишком низкий коэффициент одновременности создает риск регулярных перегрузок. Завышенное значение ведет к неоправданному увеличению номинала выключателя, сечения кабелей и размеров распределительного щита. Для расчета используют технологические данные, графики нагрузок, сведения о сменности и режимах эксплуатации.
Пропускная способность вводного кабеля
Автоматический выключатель должен защищать кабель от токов, вызывающих опасный нагрев. Номинал аппарата нельзя выбирать выше допустимого длительного тока проводника без дополнительного обоснования.
Допустимая нагрузка кабеля зависит от нескольких характеристик:
- материала жил;
- площади поперечного сечения;
- типа изоляции;
- количества нагруженных жил;
- температуры окружающей среды;
- способа прокладки;
- количества кабелей в пучке или лотке;
- условий охлаждения;
- длины линии.
Один и тот же кабель будет иметь разную токовую нагрузку при открытой прокладке, размещении в трубе, кабельном канале, утепленной стене или заполненном лотке. При групповой прокладке тепло от соседних линий ухудшает охлаждение, из-за чего допустимый ток уменьшается.
Условие выбора можно представить в упрощенном виде:
расчетный ток нагрузки ≤ номинальный ток автомата ≤ допустимый длительный ток кабеля.
Если расчетная нагрузка составляет 270 А, а кабель с учетом условий прокладки допускает длительный ток 300 А, установка автомата на 315 А без дополнительной проверки может оставить проводник без полноценной защиты. Возможные решения — выбор регулируемого расцепителя с уставкой не выше допустимого тока кабеля, увеличение сечения проводников или изменение способа прокладки.
Температура и условия внутри щита
Паспортный номинал выключателя указывается для определенных условий окружающей среды. В закрытом распределительном шкафу температура может быть заметно выше температуры помещения. На нагрев влияют токоведущие шины, контактные соединения, соседние аппараты, блоки питания и ограниченная вентиляция.
При повышенной температуре допустимая длительная нагрузка некоторых выключателей снижается. Производители приводят таблицы температурной коррекции и требования к размещению оборудования. Для плотно скомпонованного щита может потребоваться снижение рабочей уставки, дополнительная вентиляция или аппарат большего габарита.
Увеличение размера корпуса не обязательно означает повышение рабочей уставки. Выключатель на базе более крупного типоразмера иногда выбирают ради меньшего нагрева, запаса по механической прочности и удобства дальнейшей модернизации, сохраняя настройку защиты на расчетном уровне.
Мощность трансформатора или генератора
Вводной выключатель должен соответствовать возможностям источника питания. Если объект получает электроэнергию от трансформатора, расчетный ток на стороне низкого напряжения определяется его номинальной мощностью и напряжением.
Для трехфазного трансформатора применяется выражение:
I = S / (√3 × U),
где S — полная мощность трансформатора в вольт-амперах.
Трансформатор мощностью 400 кВА при напряжении 0,4 кВ имеет номинальный ток около 577 А. Это не означает автоматический выбор выключателя на 630 А без дополнительных проверок. Необходимо учесть допустимую перегрузку трансформатора, температуру, особенности вентиляции, сечение шин и кабелей, характеристики расцепителя и требования к защите.
При питании от генераторной установки расчет усложняется. Генератор обычно имеет ограниченную перегрузочную способность и выдает меньший ток короткого замыкания, чем трансформаторная подстанция. Слишком высокий номинал или неправильно заданная уставка могут привести к ситуации, когда генератор перегружается, а автомат продолжает оставаться включенным.
Для объектов с автоматическим вводом резерва параметры проверяют отдельно для каждого источника. Сеть и генератор могут существенно различаться по допустимому току, уровню короткого замыкания и динамике изменения напряжения при запуске мощных потребителей.
Пусковые токи оборудования
Электродвигатели, трансформаторы, компрессоры, насосы и некоторые источники питания при включении кратковременно потребляют ток, превышающий рабочий. Вводной выключатель не должен отключать исправную установку при штатном пуске.
Величина и продолжительность пускового тока зависят от:
- типа двигателя;
- мощности механизма;
- нагрузки на валу;
- способа пуска;
- наличия устройства плавного пуска;
- применения преобразователя частоты;
- количества одновременно запускаемых агрегатов;
- параметров питающей сети.
Повышать номинал вводного автомата только ради прохождения пускового тока не всегда требуется. За кратковременные перегрузки отвечает времятоковая характеристика и настройка расцепителя. Электронные блоки позволяют отдельно задавать параметры длительной, кратковременной и мгновенной защиты.
Если на объекте несколько двигателей, оценивают наиболее тяжелый режим. Им может быть запуск крупнейшего агрегата при уже работающем остальном оборудовании либо одновременное восстановление питания после аварийного отключения. Для исключения группового пуска применяют задержки включения и последовательный запуск механизмов.
Характер нагрузки
Одинаковая установленная мощность не всегда создает одинаковую нагрузку на вводной выключатель. Значение имеют продолжительность работы, гармонические искажения, распределение тока по фазам и наличие нейтрального проводника.
Продолжительная нагрузка
Системы отопления, серверное оборудование, холодильные установки, вентиляция и технологические линии могут работать много часов без перерыва. Для таких потребителей особенно важны тепловые условия в щите и реальный ток в периоды максимальной загрузки.
Кратковременная работа оборудования допускает периоды охлаждения кабелей и аппаратов. При непрерывной нагрузке температура постепенно приближается к установившемуся максимальному значению. Выключатель, который не отключается по току, может работать в неблагоприятном тепловом режиме при плохой вентиляции или ослабленных соединениях.
Несимметрия фаз
В трехфазной сети однофазные потребители распределяют между фазами. При неравномерном распределении одна фаза может быть перегружена, хотя суммарная мощность объекта остается ниже расчетной.
Номинал вводного выключателя проверяют по наиболее нагруженной фазе. Увеличение общего номинала не устраняет несимметрию. Требуется перераспределение групп, контроль фазных токов и анализ графика нагрузки.
Особое внимание уделяют нейтральному проводнику при большом количестве компьютерной техники, светодиодного освещения, источников бесперебойного питания и другой нелинейной нагрузки. Высшие гармоники могут складываться в нейтрали и вызывать ее дополнительный нагрев.
Отключающая способность и ток короткого замыкания
Номинальный ток определяет длительную нагрузку, но не подтверждает способность выключателя безопасно отключить короткое замыкание. Для выбора аппарата рассчитывают или измеряют ожидаемый ток КЗ в точке установки.
На вводе главного распределительного щита ток короткого замыкания обычно выше, чем на удаленных групповых линиях. На него влияют мощность трансформатора, сопротивление питающей сети, длина и сечение кабелей, характеристики шин и переходных соединений.
Отключающая способность выключателя должна быть не ниже ожидаемого тока короткого замыкания. Для аппаратов одного номинала производитель может предлагать несколько вариантов с разной предельной отключающей способностью. Например, отдельные исполнения воздушных выключателей на 800 А выпускаются с показателями 66 или 100 кА, что подтверждает независимость рабочего номинала и способности отключать аварийный ток.
Установка автомата с недостаточной отключающей способностью опасна повреждением контактной системы, корпуса и распределительного устройства. Избыточный запас по этому параметру технически допустим, но может заметно увеличивать стоимость и габариты оборудования.
Селективность с нижестоящими автоматами
При аварии желательно отключать только поврежденный участок, сохраняя питание остальных потребителей. Для этого вводной выключатель согласуют с секционными и групповыми аппаратами.
Простого различия номиналов недостаточно. Автомат на 630 А не всегда будет селективен с аппаратом на 250 А во всем диапазоне токов. Проверяют времятоковые характеристики, мгновенные отсечки, кратковременные задержки и таблицы селективности.
На вводе часто применяют электронный расцепитель, позволяющий настроить:
- ток срабатывания длительной защиты;
- выдержку времени при перегрузке;
- порог кратковременной защиты;
- задержку при коротком замыкании;
- мгновенное отключение;
- защиту от замыкания на землю.
Завышенная мгновенная отсечка может улучшить селективность, но увеличивает время отключения некоторых аварий. Слишком низкая настройка вызывает отключение всего объекта при повреждении на отходящей линии. Уставки выбирают после расчета токов КЗ и проверки термической стойкости кабелей и шин.
Необходимый запас по мощности
В проекте обычно предусматривают резерв на развитие объекта. Запас нужен, если планируется установка дополнительного оборудования, расширение производства, увеличение числа рабочих мест или модернизация инженерных систем.
Резерв не должен превращаться в бесконтрольное завышение номинала. Автомат на 1000 А не сможет корректно защищать кабель, рассчитанный на 700 А, только потому, что через несколько лет предполагается увеличение нагрузки. Для будущего расширения можно заранее заложить более мощные шины и кабели, установить корпус выключателя большего типоразмера и ограничить текущую уставку расцепителя.
Размер резерва зависит от достоверности планов. Для объекта с утвержденным проектом расширения учитывают конкретную будущую нагрузку. При неопределенных перспективах разумнее предусмотреть конструктивную возможность замены или перенастройки оборудования, не увеличивая рабочий ток защиты без необходимости.
Пример подбора вводного выключателя
Рассмотрим трехфазную установку с расчетной активной мощностью 180 кВт, напряжением 400 В, коэффициентом мощности 0,9 и средним КПД оборудования 0,95.
Расчетный ток составит:
I = 180 000 / (1,732 × 400 × 0,9) ≈ 289 А.
Ближайший стандартный номинал выше расчетного значения может составлять 320 А. Однако на этом подбор не заканчивается. Необходимо проверить:
- допускает ли вводной кабель длительный ток не менее 320 А в реальных условиях прокладки;
- не требуется ли температурная коррекция для выключателя и кабеля;
- проходят ли штатные пуски двигателей без ложного отключения;
- достаточна ли отключающая способность аппарата;
- обеспечивается ли селективность с отходящими автоматами;
- выдерживают ли шины длительный и аварийный ток;
- соответствует ли выключатель мощности питающего трансформатора;
- предусмотрен ли обоснованный резерв.
Если кабель рассчитан только на 300 А, установка автомата с нерегулируемой защитой на 320 А может оказаться неприемлемой. Решением станет увеличение сечения кабеля либо применение выключателя с регулируемой длительной уставкой, ограниченной допустимым током линии.
Если значительную часть нагрузки составляют двигатели, отдельно проверяется пусковой режим. При наличии электронного расцепителя номинал корпуса может оставаться 400 А, а длительная защита настраиваться примерно на 310–320 А. Конкретные значения определяются характеристиками аппарата и расчетом сети.
Типичные ошибки при выборе
Распространенная ошибка — подбор по сумме номиналов групповых автоматов. Отходящие аппараты выбираются для защиты отдельных линий, а их токи не отражают реальное одновременное потребление. Сумма десяти автоматов по 32 А не означает, что ввод обязательно должен быть рассчитан на 320 А.
Не менее рискован выбор только по выделенной мощности. Разрешенная мощность задает предельный уровень потребления, но не заменяет проверку кабеля, условий прокладки, температуры, пусковых режимов и короткого замыкания.
К другим ошибкам относятся:
- округление расчетного тока с чрезмерным запасом;
- отсутствие проверки наиболее нагруженной фазы;
- игнорирование коэффициента мощности;
- выбор по номиналу корпуса без учета уставки расцепителя;
- увеличение автомата после регулярных отключений без поиска причины;
- отсутствие координации с нижестоящей защитой;
- применение аппарата с недостаточной отключающей способностью;
- использование паспортной токовой нагрузки кабеля без поправок на способ прокладки.
Регулярное срабатывание вводного выключателя не всегда означает, что его номинал мал. Причиной могут быть перегрузка отдельной фазы, плохой контакт, высокая температура внутри щита, неисправность оборудования, одновременный запуск двигателей или неверные настройки расцепителя.
Какие данные нужны для окончательного выбора
Для обоснованного подбора собирают исходные данные по всей вводно-распределительной цепи:
- установленную и расчетную мощность;
- состав и режим работы потребителей;
- напряжение и число фаз;
- коэффициент мощности;
- пусковые токи;
- мощность источника питания;
- расчетный ток короткого замыкания;
- материал, сечение и длину кабеля;
- способ прокладки;
- температуру внутри помещения и щита;
- характеристики шин;
- параметры групповых автоматов;
- планы увеличения нагрузки.
После расчета выбирают габарит выключателя, номинальный ток, число полюсов, отключающую способность, тип расцепителя и диапазон уставок. Затем проверяют селективность, условия резервирования и соответствие аппарата конструкции распределительного устройства.
Итог
Номинальный ток вводного выключателя зависит от расчетной нагрузки, допустимого тока кабеля, мощности источника, пусковых режимов, температуры, распределения нагрузки по фазам и требуемого запаса. Отдельно проверяются отключающая способность и согласование с нижестоящими аппаратами.
Корректный выбор строится не вокруг одной цифры на корпусе. Вводной выключатель рассматривают как часть общей системы: источник питания, кабель, шины, нагрузка и защитные аппараты должны работать согласованно. Только при таком подходе защита отключает аварийные режимы, не реагирует на штатные пуски и не допускает длительного перегрева проводников.
