Надёжность резьбового соединения зависит не только от прочности болта и момента его затяжки. При работе оборудования крепёж подвергается вибрациям, переменным нагрузкам и температурным колебаниям. Постепенно соединение может ослабнуть, даже если при сборке были соблюдены все требования. Особенно опасно самоотвинчивание в механизмах, где потеря затяжки приводит к смещению деталей, нарушению соосности или повреждению оборудования.
Для предотвращения таких ситуаций применяют различные способы стопорения резьбы. Среди механических решений выделяются клиновые стопорные шайбы, работа которых основана на особой геометрии контактных поверхностей. В отличие от обычных пружинных шайб, они противодействуют отвинчиванию за счёт увеличения осевого натяжения болта при попытке его поворота. Такая конструкция имеет свои особенности монтажа, подбора и эксплуатации.
Почему резьбовые соединения ослабевают
При затяжке болт немного удлиняется и создаёт усилие, прижимающее соединяемые детали друг к другу. Возникающее предварительное натяжение удерживает элементы конструкции в заданном положении. Пока усилие зажима достаточно велико, соединение способно воспринимать предусмотренные проектом нагрузки.
Проблемы возникают, когда предварительное натяжение уменьшается или детали начинают совершать небольшие относительные перемещения. Причины могут различаться:
- Поперечная вибрация. Многократные смещения соединяемых элементов способны вызвать постепенное самоотвинчивание болта или гайки.
- Циклические нагрузки. Повторяющееся растяжение, сжатие и изгиб изменяют распределение напряжений в соединении.
- Осадка контактных поверхностей. Микронеровности сминаются под давлением, из-за чего уменьшается первоначальное удлинение болта.
- Температурные изменения. Различное тепловое расширение материалов влияет на усилие зажима.
- Неправильная затяжка. Недостаточное предварительное натяжение облегчает появление относительных перемещений между деталями.
Особую опасность представляет поперечная вибрация. При определённых условиях она вызывает небольшие повороты резьбовых элементов относительно друг друга. Даже незначительный угол поворота, многократно повторяющийся во время работы механизма, способен заметно уменьшить усилие зажима.
Увеличение момента затяжки не всегда решает проблему. Болт имеет допустимый предел нагрузки, превышение которого приводит к пластической деформации или разрушению. Для соединений, склонных к самоотвинчиванию, необходимо предусматривать подходящий способ фиксации резьбы.

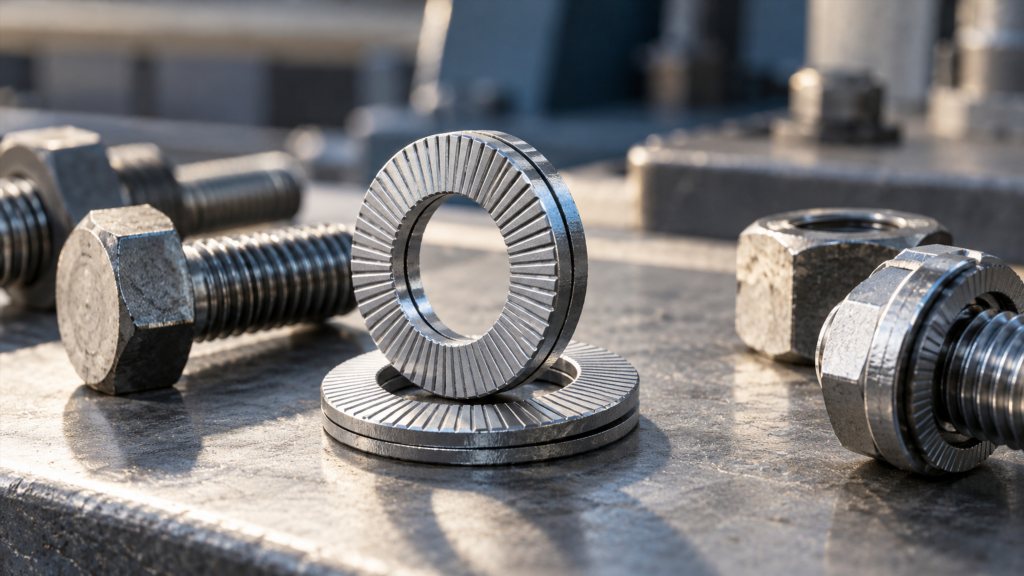

Устройство клиновых стопорных шайб
Клиновая стопорная шайба отличается от обычной плоской шайбы конструкцией рабочих поверхностей. Она применяется не отдельно, а в составе пары одинаковых элементов, которые взаимодействуют друг с другом.
Каждая шайба имеет две функциональные стороны. На наружной расположены радиальные насечки, а на внутренней — наклонные кулачковые поверхности, образующие клиновой профиль.
Наружные насечки
Радиальные насечки предназначены для сцепления шайб с прилегающими деталями. При затяжке они вдавливаются в контактные поверхности, препятствуя свободному вращению шайбы относительно головки болта, гайки или соединяемой детали.
Для нормальной работы необходимо, чтобы материал шайбы обладал достаточной твёрдостью. Если контактная поверхность значительно твёрже насечек, надёжное сцепление может не возникнуть.
Значение имеет и состояние поверхности. Толстые мягкие покрытия, загрязнения и непрочные промежуточные слои способны изменить условия контакта. При проектировании соединения необходимо учитывать не только материал болта, но и свойства деталей, между которыми устанавливается стопорный элемент.
Внутренние клиновые поверхности
На обращённых друг к другу сторонах шайб находятся наклонные выступы. Их геометрия рассчитана так, чтобы относительный поворот элементов в направлении отвинчивания сопровождался увеличением общей высоты пары.
Шайбы устанавливаются клиновыми поверхностями навстречу друг другу. Наружные насечки при этом обращены к головке крепежа и к опорной поверхности соединяемой детали.
В собранном состоянии пара образует механический узел, способный препятствовать самопроизвольному ослаблению резьбы. При этом каждая шайба выполняет свою функцию: наружные насечки ограничивают вращение относительно прилегающих деталей, а внутренние клинья создают сопротивление отвинчиванию.
Как работает механизм клинового стопорения
В основе клинового стопорения лежит соотношение углов наклона рабочих поверхностей. Угол подъёма клиньев должен превышать угол подъёма резьбы.
При обычном отвинчивании гайка или болт перемещается вдоль оси резьбы, а предварительное натяжение постепенно уменьшается. В клиновой системе происходит другое взаимодействие.
Когда крепёж пытается повернуться в сторону ослабления, наружные насечки удерживают шайбы относительно прилегающих поверхностей. В результате относительное перемещение возникает между внутренними клиновыми профилями.
Из-за наклона клиньев такое движение увеличивает осевую высоту пары шайб. Болт вынужден дополнительно растягиваться, а усилие зажима возрастает. Возникающее сопротивление препятствует дальнейшему самопроизвольному повороту крепежа.
Почему угол клина имеет решающее значение
Работу механизма можно рассмотреть через два параметра:
- α — угол подъёма клиновых поверхностей шайб.
- β — угол подъёма винтовой линии резьбы.
Условие клинового стопорения записывается как α > β.
Если наклон клиньев больше угла подъёма резьбы, относительный поворот шайб в направлении отвинчивания вызывает увеличение осевого расстояния, превышающее соответствующее перемещение крепежа по резьбе.
Именно это геометрическое соотношение создаёт механическое препятствие для ослабления соединения.
Что происходит при затяжке и демонтаже
Во время затяжки радиальные насечки входят в контакт с поверхностями деталей. Внутренние клиновые профили остаются сомкнутыми, а болт приобретает необходимое предварительное натяжение.
При контролируемом отвинчивании крепёж преодолевает сопротивление клинового механизма. Между шайбами происходит скольжение, сопровождающееся дополнительным растяжением болта на отдельных участках поворота. После прохождения выступов усилие изменяется, и соединение можно разобрать.
По этой причине при демонтаже иногда ощущается характерное изменение сопротивления вращению. Оно связано с перемещением клиновых поверхностей и не обязательно свидетельствует о повреждении резьбы.
Чем клиновые шайбы отличаются от других стопорных элементов
Для предотвращения самоотвинчивания применяются пружинные, зубчатые, деформируемые и клиновые шайбы. Несмотря на сходство назначения, механизмы их работы различаются.
Обычная пружинная разрезная шайба, известная как гровер, создаёт дополнительное упругое воздействие и может обеспечивать механическое зацепление кромок. Однако при значительных вибрационных нагрузках такое решение не всегда сохраняет затяжку.
Зубчатые шайбы препятствуют вращению за счёт сцепления выступов с поверхностями деталей. Эффективность этого способа зависит от твёрдости материалов, состояния контактной зоны и величины нагрузки.
Клиновые шайбы используют другой принцип. Их наружные насечки также обеспечивают сцепление, но основное сопротивление отвинчиванию формируется геометрией внутренних клиньев.
Такая конструкция особенно интересна для соединений, в которых действуют поперечные динамические нагрузки. При этом клиновое стопорение не устраняет необходимость правильного расчёта болта, определения предварительного натяжения и проверки прочности соединяемых деталей.
Где применяются клиновые стопорные шайбы
Область применения клиновых шайб охватывает оборудование и конструкции, в которых резьбовые соединения подвергаются вибрации, повторяющимся нагрузкам или требуют регулярного контроля состояния.
В промышленном оборудовании такие элементы встречаются в креплениях электродвигателей, насосных агрегатов, компрессоров и других машин с вращающимися узлами. Вибрация от работающих механизмов передаётся на корпус и основание, создавая условия для постепенного ослабления болтов.
В транспортном машиностроении динамические воздействия возникают при движении, торможении, ускорении и прохождении неровностей. Здесь особенно важны сохранение предварительного натяжения и устойчивость крепежа к поперечным перемещениям.
Клиновые элементы также применяются в промышленном станкостроении, горнодобывающем оборудовании, сельскохозяйственных машинах и отдельных узлах металлических конструкций.
Особенности применения в ответственных соединениях
При использовании таких шайб необходимо учитывать геометрию опорной поверхности, класс прочности болта, свойства материала и условия работы соединения. Наличие клинового механизма само по себе не гарантирует сохранения расчётного усилия зажима, если болт недостаточно затянут или соединяемые детали склонны к значительной осадке.
Для оборудования, работающего в условиях сильной вибрации, выбор способа стопорения обычно рассматривают вместе с расчётом резьбового соединения, а не отдельно от него.
Как подобрать клиновые стопорные шайбы
Размер и конструктивное исполнение шайб должны соответствовать параметрам крепежа и соединяемых деталей. Ошибки при подборе способны нарушить работу клинового механизма даже при правильной установке.
Диаметр и геометрия
Внутренний диаметр шайбы должен соответствовать номинальному размеру резьбового крепежа. Наружный диаметр подбирают с учётом размеров опорной поверхности и расположения отверстия.
Если шайба слишком мала для широкой опорной зоны или используется на вытянутом отверстии, распределение нагрузки может оказаться неудовлетворительным.
В подобных соединениях могут применяться специальные шайбы увеличенного наружного диаметра. Однако их использование требует проверки соответствия размерам отверстия и условиям передачи усилия.
Для углублённых посадочных мест важно, чтобы шайба свободно размещалась под головкой болта и не упиралась наружной кромкой в стенку углубления.
Материал и твёрдость
Материал стопорного элемента выбирают с учётом механических нагрузок, влажности, температуры и химического воздействия.
Для обычных условий применяются шайбы из стали с соответствующим защитным покрытием. Для сред с повышенной коррозионной активностью используются исполнения из нержавеющей стали или специальных сплавов.
Твёрдость контактных поверхностей особенно важна из-за наличия наружных насечек. Если они не способны надёжно зацепиться за материал прилегающей детали, клиновая пара может начать вращаться целиком. В таком состоянии расчётный механизм стопорения не реализуется.
Условия работы соединения
При подборе учитывают характер нагрузки. Постоянное статическое усилие, интенсивная поперечная вибрация и повторяющиеся ударные воздействия создают различные требования к крепежу.
Дополнительно оценивают вероятность осадки соединения, наличие покрытий, температурный режим и необходимость периодической разборки.
Для ответственных узлов параметры шайб должны соответствовать технической документации на конкретное изделие и расчётным условиям эксплуатации.
Правила установки клиновых стопорных шайб
Правильная установка имеет не меньшее значение, чем выбор материала и размера. Даже небольшая ошибка в расположении элементов способна изменить характер их взаимодействия.
Подготовка контактных поверхностей
Перед монтажом проверяют состояние головки болта, гайки и прилегающей детали. На поверхностях не должно быть загрязнений, металлической стружки и повреждений, мешающих плотному прилеганию.
Также необходимо убедиться, что опорная зона достаточно прочная и не будет значительно деформироваться при затяжке.
Расположение шайб
Монтаж выполняют в следующей последовательности:
- Подбирают пару шайб, соответствующую размеру резьбы и условиям эксплуатации.
- Проверяют целостность насечек и клиновых поверхностей.
- Размещают шайбы внутренними клиньями навстречу друг другу, а наружными насечками — к прилегающим деталям.
- Устанавливают крепёж и выполняют предварительную затяжку.
- Затягивают соединение до момента, предусмотренного расчётом или технической документацией.
Если соединение состоит из болта и гайки, а обе стороны способны вращаться при эксплуатации, могут потребоваться две пары клиновых шайб — под головку болта и под гайку. Особенности такой сборки зависят от конструкции узла.
Не следует произвольно разделять клиновую пару, менять ориентацию элементов или заменять одну шайбу обычной плоской.
Контроль момента затяжки
Клиновые шайбы не заменяют правильную затяжку резьбового соединения. Болт должен получить предварительное натяжение, необходимое для передачи рабочих нагрузок.
На связь момента затяжки с усилием зажима влияют состояние резьбы, смазка, коэффициент трения и свойства контактных поверхностей. Использование универсальных значений момента без учёта этих параметров может привести к недостаточной или чрезмерной затяжке.
При наличии смазки необходимо руководствоваться расчётными значениями, предусмотренными именно для таких условий. Сам клиновой принцип стопорения при этом сохраняется, но изменяются условия создания предварительного натяжения.
Ограничения клинового стопорения
Несмотря на особенности конструкции, клиновые шайбы подходят не для каждого соединения.
Сложности возникают при установке на очень мягкие материалы, которые заметно деформируются под действием усилия зажима. К ним относятся некоторые пластики, древесина и отдельные многослойные конструкции.
При значительной осадке материала предварительное натяжение может уменьшиться без поворота болта. Клиновой механизм противодействует самоотвинчиванию, но не способен компенсировать любую потерю зажима, вызванную деформацией деталей.
Не менее важна твёрдость опорной поверхности. Если она превышает допустимые характеристики для конкретной шайбы, наружные насечки могут не обеспечить необходимое сцепление.
Ограничения существуют и для соединений с подвижными опорными элементами. Если прилегающая поверхность свободно вращается вместе с шайбой, механизм клинового стопорения может работать неправильно.
Поэтому при использовании клиновых шайб в нестандартных узлах необходимо оценивать поведение всего соединения, включая болт, гайку, опорные детали и возможные промежуточные элементы.
Повторное использование и состояние шайб после демонтажа
Клиновые стопорные шайбы в ряде случаев допускают повторное применение, если их рабочие поверхности сохранили первоначальную геометрию и не имеют повреждений. Возможность повторной установки зависит от конструкции изделия, условий эксплуатации и требований производителя.
Например, при заводской поставке стопорные шайбы Nord Lock соединены попарно с помощью клея, который удерживает элементы в правильном положении до монтажа. В самом механизме стопорения клей не участвует. После первоначального использования клеевое соединение теряет свои свойства, и при демонтаже шайбы могут разделиться. При повторной сборке необходимо следить, чтобы клиновые поверхности были обращены друг к другу, а радиальные насечки располагались снаружи.
Перед повторной установкой проверяют состояние обеих шайб. На клиновых поверхностях не должно быть выраженного износа, сколов и деформаций, препятствующих нормальному взаимодействию элементов. Наружные насечки также должны сохранять свою форму, поскольку от их сцепления с прилегающими деталями зависит работа стопорного механизма. Наличие трещин, значительных следов коррозии и других повреждений является основанием для замены шайб.
В ответственных соединениях решение о повторном использовании принимают с учётом технической документации на конкретное изделие. Даже при отсутствии заметных дефектов необходимо учитывать условия предыдущей эксплуатации, особенно если крепёж подвергался высоким нагрузкам или многократным циклам затяжки и демонтажа.
Как оценивают эффективность клинового стопорения
Одним из способов проверки устойчивости резьбовых соединений к самоотвинчиванию служат вибрационные испытания с поперечным перемещением соединяемых деталей.
В частности, известен метод испытаний Юнкера, при котором болтовое соединение подвергают многократным поперечным воздействиям. Во время испытания контролируют изменение усилия зажима.
По результатам можно определить, насколько быстро соединение теряет предварительное натяжение и возникает ли самоотвинчивание при заданных условиях нагрузки.
При сравнении различных стопорных элементов важно учитывать, что потеря усилия зажима не всегда связана с поворотом болта. Часть снижения натяжения может происходить из-за осадки и деформации контактных поверхностей.
Клиновые шайбы предназначены прежде всего для противодействия вращательному ослаблению крепежа. Их эффективность оценивают с учётом этой функции, а также общего поведения соединения при вибрации.
Какие ошибки снижают эффективность стопорения
Нарушения в работе клиновых шайб нередко связаны не с конструкцией самих элементов, а с особенностями сборки.
Распространённой ошибкой является установка одиночной шайбы вместо пары. При этом отсутствует взаимодействие двух клиновых поверхностей, на котором основан механизм стопорения.
Неправильная ориентация элементов также нарушает работу соединения. Если наружные насечки не контактируют с предусмотренными опорными поверхностями, шайбы не получают необходимого сцепления.
Отдельная проблема — применение шайб на поверхностях с неподходящей твёрдостью или значительной способностью к деформации. Даже при сохранении геометрии клиньев соединение может постепенно терять усилие зажима.
Ошибки возникают и при назначении момента затяжки. Чрезмерное усилие способно повредить резьбу или вызвать пластическую деформацию болта, тогда как недостаточное не обеспечивает необходимого предварительного натяжения.
Не следует рассматривать стопорные шайбы как средство исправления конструктивных недостатков. Если соединение испытывает нагрузки, превышающие расчётные, требуется пересматривать геометрию узла, параметры крепежа или способ передачи усилий.
Заключение
Клиновые стопорные шайбы представляют собой механические элементы для предотвращения самоотвинчивания резьбовых соединений. Их работа основана на взаимодействии двух шайб с наклонными внутренними поверхностями и наружными радиальными насечками.
При попытке отвинчивания клиновой профиль увеличивает осевую высоту пары, создавая дополнительное натяжение болта и сопротивление повороту. Благодаря этому механизм отличается от традиционных способов стопорения, основанных преимущественно на упругой деформации или трении.
Эффективность такого решения зависит от правильного подбора размеров, твёрдости материалов, состояния контактных поверхностей и соблюдения технологии монтажа. Клиновые шайбы способны противодействовать самоотвинчиванию при вибрации, но не устраняют последствия неправильной затяжки, чрезмерных нагрузок или значительной осадки соединяемых деталей. Надёжность крепежа определяется совместной работой всех элементов резьбового соединения.
