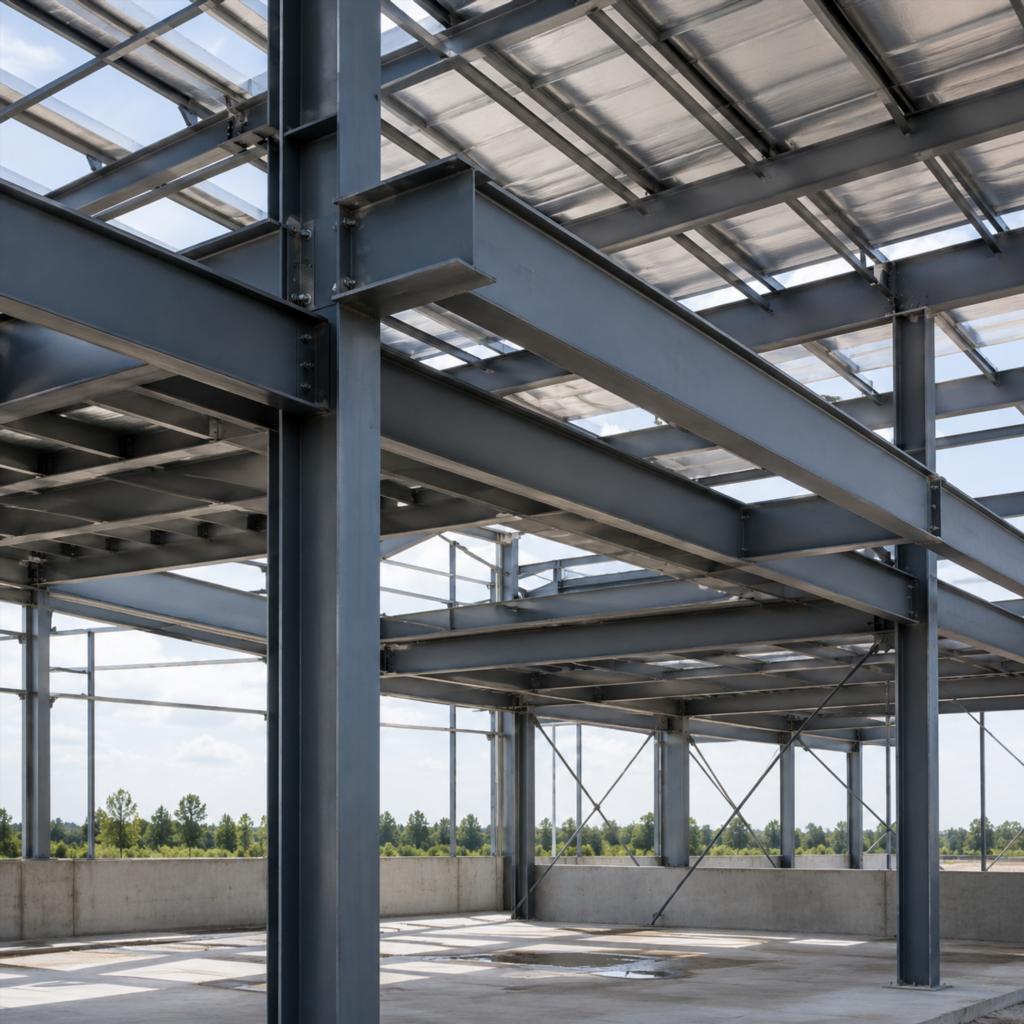

Металлические балки входят в состав перекрытий, кровельных систем, каркасов зданий и опорных конструкций. Они воспринимают вертикальные и горизонтальные нагрузки, передают усилия на стены, колонны и фундамент, а также обеспечивают жесткость сооружения. От типа профиля и его размеров зависят допустимый пролет, устойчивость к прогибу и общая масса конструкции.
В роли балок применяют разные виды черного металлопроката: двутавры, швеллеры, профильные трубы и составные сварные профили. Эти изделия отличаются формой сечения, несущей способностью и устойчивостью к скручиванию, поэтому не могут использоваться как взаимозаменяемые без расчета. Выбор зависит от характера нагрузки, способа опирания, условий эксплуатации и требований к монтажу.
Для чего нужны металлические балки
Основная задача балки — сопротивляться изгибу. Когда на горизонтальный элемент действует вес перекрытия или кровли, его верхняя часть сжимается, а нижняя растягивается. Между ними располагается зона, в которой напряжения минимальны. Форма металлического профиля позволяет распределить материал так, чтобы наиболее нагруженные участки получили достаточный запас прочности.
Балки применяют в жилом, коммерческом и промышленном строительстве. Они входят в состав:
- междуэтажных и чердачных перекрытий;
- стропильных систем и кровельных ферм;
- каркасов ангаров, складов и производственных зданий;
- мостовых и эстакадных конструкций;
- опорных рам для оборудования;
- лестничных площадок и маршевых конструкций;
- навесов, террас, гаражей и хозяйственных построек.
Металл позволяет перекрывать значительные расстояния без большого количества промежуточных опор. Это особенно важно для помещений, где требуется свободная планировка: складов, цехов, торговых залов, спортивных объектов и парковок.
Двутавровые балки
Двутавр получил название из-за формы поперечного сечения, напоминающей букву «Н». Он состоит из вертикальной стенки и двух горизонтальных полок. Стенка воспринимает значительную часть поперечных усилий, а полки работают на растяжение и сжатие.
Такая геометрия обеспечивает высокую жесткость при относительно небольшом расходе металла. Основная масса профиля сосредоточена в участках, которые сильнее нагружены при изгибе.
Горячекатаные двутавры
Горячекатаный профиль изготавливают на прокатных станах. Заготовка проходит через систему валков, формирующих требуемое сечение. Готовая балка не имеет сварных швов по длине, отличается стабильной геометрией и подходит для типовых строительных задач.
Горячекатаные двутавры используют при устройстве перекрытий, колонн, подкрановых путей, мостов и каркасов зданий. Их размеры и характеристики стандартизированы, что упрощает проектирование и подбор материала.
По форме полок двутавровые балки могут быть обычными или широкополочными. Широкие полки повышают устойчивость элемента и облегчают устройство соединений с колоннами, настилом и другими частями каркаса.
Сварные двутавры
Сварную балку собирают из отдельных стальных листов. Вертикальную стенку соединяют с горизонтальными полками продольными сварными швами. Такой способ позволяет получать профили нестандартной высоты, ширины и толщины.
Сварные двутавры применяют, когда характеристики серийного проката не соответствуют расчетной нагрузке или архитектурной схеме. Толщину стенки и полок можно изменять по длине элемента, уменьшая массу конструкции без снижения прочности в наиболее нагруженных зонах.
Качество сварной балки зависит от точности сборки, состояния кромок и соблюдения технологии сварки. После изготовления проверяют геометрию профиля, качество швов и отсутствие значительных деформаций.
Швеллеры
Швеллер имеет П-образное сечение, состоящее из стенки и двух полок, расположенных с одной стороны. Он хорошо воспринимает изгибающие нагрузки в плоскости стенки, но обладает меньшей устойчивостью к скручиванию по сравнению с двутавром.
Швеллеры используют при изготовлении рам, лестниц, площадок, перемычек и небольших перекрытий. Из них собирают обвязку каркасных зданий, усиливают проемы и создают направляющие для подвижных конструкций.
Для повышения жесткости два швеллера могут соединяться полками внутрь или наружу. В результате получают составное сечение, близкое по характеристикам к двутавровому или коробчатому профилю. Такое решение требует правильного расположения соединительных планок и точного расчета сварных либо болтовых узлов.
Горячекатаные швеллеры имеют большую толщину стенки и полок, чем гнутые профили. Их выбирают для несущих конструкций с существенной нагрузкой. Гнутый швеллер легче, отличается более плавными углами и часто используется в легких каркасах, облицовочных системах и вспомогательных элементах.
Балки из профильной трубы
Профильная труба имеет квадратное или прямоугольное замкнутое сечение. Она устойчива к изгибу в двух направлениях и лучше сопротивляется скручиванию, чем открытые профили. Гладкие внешние поверхности облегчают соединение элементов и придают конструкции аккуратный вид.
Прямоугольные трубы часто применяют в навесах, павильонах, террасах, небольших перекрытиях и каркасах частных построек. Высокую сторону сечения располагают вертикально, поскольку в таком положении профиль эффективнее воспринимает изгибающую нагрузку.
При выборе профильной трубы учитывают не только наружные размеры, но и толщину стенки. Два изделия одинаковой высоты могут существенно различаться по несущей способности и массе. Тонкостенный профиль подходит для легких ограждений и ненагруженных рам, но не должен использоваться в качестве балки без подтверждающего расчета.
Замкнутая полость усложняет антикоррозионную обработку изнутри. Торцы труб закрывают заглушками или герметичными пластинами, не допуская попадания воды. При наружной эксплуатации предусматривают дренажные отверстия, если полное герметичное закрытие невозможно.
Коробчатые балки
Коробчатое сечение формируют из листовой стали, швеллеров или профильных элементов. Готовая балка имеет замкнутый контур и высокую жесткость при кручении. Ее применяют в конструкциях, где нагрузка действует не только вертикально, но и создает значительный вращающий момент.
Коробчатые балки встречаются в мостах, крановом оборудовании, крупных рамах, консольных навесах и архитектурных конструкциях сложной формы. Внутри профиля могут размещаться ребра жесткости, препятствующие местной потере устойчивости стенок.
Изготовление коробчатого элемента требует большого объема сварочных работ. Закрытые полости затрудняют контроль внутренних швов, а неравномерный нагрев способен вызвать коробление. Такие конструкции целесообразно производить в оборудованном цехе с контролем геометрии и качества соединений.
Составные балки
Составную балку получают соединением нескольких прокатных профилей или листовых деталей. Такой подход используют для увеличения несущей способности, создания нестандартного сечения или усиления существующей конструкции.
Распространенные варианты включают:
- два швеллера, соединенные стенками или полками;
- двутавр с дополнительными накладками на полках;
- профильную трубу с внутренними ребрами;
- балку из листовой стенки и поясных элементов;
- комбинированное сечение из двутавра и швеллера.
Эффективность составной конструкции зависит от совместной работы всех деталей. Соединительные швы, болты и планки должны передавать усилия между элементами, иначе профили будут воспринимать нагрузку раздельно.
При усилении действующей балки учитывают ее фактическое состояние. Коррозия, прогибы, трещины и деформации соединений могут снизить расчетную прочность. Накладки устанавливают только после обследования и разработки схемы усиления.
Балки переменного сечения
Высота и толщина обычной балки остаются постоянными по всей длине, хотя изгибающий момент распределяется неравномерно. Наибольшая нагрузка часто возникает в средней части пролета или возле жестко закрепленной опоры.
Балки переменного сечения позволяют разместить больше металла в нагруженных зонах и уменьшить его количество там, где усилия ниже. Они могут иметь трапециевидную стенку, изменяющуюся высоту или дополнительные накладки на отдельных участках.
Такие элементы применяют в каркасах больших пролетов, промышленных зданиях, мостах и консольных конструкциях. Их изготовление сложнее, чем производство стандартного проката, но снижение общей массы может компенсировать дополнительные затраты.
Решетчатые балки и фермы
При значительной длине пролета сплошная балка становится тяжелой. Часть ее материала возле нейтральной оси используется менее эффективно, чем металл в верхнем и нижнем поясах. Решетчатая конструкция позволяет уменьшить массу за счет замены сплошной стенки системой раскосов и стоек.
Ферма состоит из верхнего и нижнего поясов, соединенных решеткой. Пояса воспринимают продольные усилия, а раскосы передают нагрузку между ними. Элементы работают преимущественно на растяжение или сжатие, что позволяет перекрывать большие расстояния.
Фермы применяют в кровлях ангаров, спортивных залов, складов и производственных помещений. Их высота обычно больше, чем у сплошной балки, поэтому при проектировании учитывают доступное пространство под кровлей или перекрытием.
В узлах фермы сходятся несколько стержней. Ошибки при изготовлении соединений приводят к появлению дополнительных изгибающих нагрузок. Оси элементов должны пересекаться в расчетных точках, а сварные швы и болты — соответствовать усилиям в каждом узле.
Подкрановые балки
Подкрановая балка служит опорой для рельса, по которому перемещается мостовой кран. Она воспринимает вертикальные нагрузки от массы оборудования и груза, а также горизонтальные усилия, возникающие при разгоне, торможении и перекосе крана.
К таким элементам предъявляют повышенные требования по жесткости, точности монтажа и устойчивости. Чрезмерный прогиб нарушает положение рельсов и ускоряет износ ходовых колес. Многократное движение крана создает циклические нагрузки, способные вызывать усталостные повреждения.
Подкрановые балки изготавливают из прокатных или сварных двутавров. Верхний пояс усиливают дополнительными элементами, а в местах передачи нагрузки устанавливают поперечные ребра. Состояние сварных швов, креплений рельса и опорных узлов периодически проверяют в процессе эксплуатации.
Основные параметры выбора балки
Выбор профиля нельзя сводить только к длине пролета. Два одинаковых по размеру помещения могут требовать разных балок из-за отличий в назначении, конструкции перекрытия и характере нагрузки.
При проектировании учитывают:
- собственную массу балки и расположенных выше конструкций;
- вес перегородок, кровельного покрытия или напольных слоев;
- снеговую и ветровую нагрузку;
- массу оборудования и инженерных систем;
- возможное скопление людей, материалов или транспорта;
- длину пролета и способ закрепления концов;
- допустимый прогиб;
- устойчивость профиля к скручиванию;
- условия влажности и температурный режим;
- требования к огнезащите.
Несущая способность и жесткость связаны, но не заменяют друг друга. Балка может выдерживать нагрузку без разрушения и при этом иметь недопустимый прогиб. Избыточная деформация приводит к растрескиванию отделки, перекосу перегородок, застою воды на кровле и появлению вибраций.
Как влияет способ опирания
Работа балки зависит от того, как она соединена с другими элементами. При шарнирном опирании концы могут поворачиваться, а наибольший изгибающий момент обычно возникает в средней части пролета. Жесткое защемление ограничивает поворот и изменяет распределение усилий.
В строительных конструкциях применяют несколько схем:
- опирание на стены или колонны;
- соединение с колонной через опорный столик;
- подвешивание к основной балке;
- жесткий рамный узел;
- консольное закрепление одним концом.
Опорная площадка должна иметь достаточную длину и прочность. Если усилие передается на небольшой участок тонкой стенки, металл может смяться. В нагруженных зонах устанавливают ребра жесткости, опорные плиты и распределительные детали.
Соединение металлических балок
Балки соединяют сваркой, болтами или сочетанием обоих способов. Выбор зависит от размеров элементов, условий монтажа и требований проекта.
Сварные соединения позволяют получить компактный жесткий узел. Они требуют подготовки поверхности, точной сборки и контроля качества швов. Монтажная сварка на высоте или при низкой температуре сложнее цеховой, что необходимо учитывать при разработке конструкции.
Болтовые соединения удобны при сборке каркаса на объекте. Детали заранее изготавливают с отверстиями и соединительными пластинами. Монтаж выполняется быстрее, а конструкцию при необходимости можно разобрать. Высокопрочные болты применяют в узлах с большими усилиями и затягивают с установленным проектом натяжением.
Стыки по длине размещают с учетом распределения нагрузки. Соединение в наиболее нагруженной части пролета требует усиленных накладок и точного расчета. Самовольное сверление отверстий, вырезание частей полок или стенки снижает несущую способность профиля.
Защита от коррозии
Открытая сталь вступает в реакцию с влагой и кислородом, из-за чего на поверхности образуется ржавчина. Постепенное уменьшение толщины стенок и полок снижает прочность балки, особенно в местах скопления воды и загрязнений.
Перед нанесением защитного покрытия металл очищают от окалины, старой краски, рыхлой коррозии и масел. Степень подготовки поверхности влияет на сцепление грунта и срок службы покрытия.
Для защиты используют:
- грунтовки и атмосферостойкие эмали;
- эпоксидные и полиуретановые системы;
- горячее цинкование;
- металлизацию цинком или алюминием;
- комбинированные покрытия.
Внутри сухих отапливаемых помещений требования к защите ниже, чем на улице или в производственной среде. Особое внимание уделяют сварным швам, торцам, узким зазорам и местам контакта с бетоном. Именно на таких участках покрытие чаще повреждается или наносится неравномерно.
Огнезащита металлических балок
Сталь не горит, но при сильном нагреве быстро теряет прочность. Во время пожара незащищенная балка может деформироваться задолго до расплавления металла. Снижение несущей способности создает риск обрушения перекрытия или кровли.
Для повышения огнестойкости применяют вспучивающиеся составы, штукатурные покрытия, минераловатные плиты и огнезащитные облицовки. Толщину защитного слоя определяют по требуемому пределу огнестойкости и приведенной толщине металла.
Покрытие должно оставаться непрерывным на полках, стенке, узлах и крепежных деталях. Повреждения, появившиеся после монтажа инженерных систем, восстанавливают материалом, совместимым с основной огнезащитой.
Типичные ошибки при применении балок
Ошибки возникают при подборе профиля без расчета, изменении проектных узлов и неправильной эксплуатации конструкции. Ориентация только на высоту балки не дает достоверного представления о ее возможностях.
К распространенным нарушениям относятся:
- выбор слишком тонкой стенки;
- установка прямоугольной трубы широкой стороной горизонтально;
- отсутствие поперечных связей между балками;
- чрезмерно короткое опирание;
- вырезание отверстий возле опор;
- приваривание тяжелого оборудования без проверки нагрузки;
- отсутствие защиты от воды и конденсата;
- ослабление профиля коррозией;
- перегрузка перекрытия при изменении назначения помещения.
Особенно опасны незапланированные отверстия в стенке двутавра. Небольшие технологические проемы допускаются только в определенных зонах и при соблюдении установленных размеров. Крупные вырезы требуют обрамления и расчетного усиления.
Контроль состояния в процессе эксплуатации
Металлические балки нуждаются в периодическом осмотре, даже если конструкция долгое время не проявляет внешних признаков повреждения. Проверяют состояние защитного покрытия, геометрию элементов и надежность соединений.
Признаками возможных проблем служат заметный прогиб, вибрация перекрытия, трещины в сварных швах, смещение болтов, отслоение краски и глубокая коррозия. Следы протечек указывают на повышенный риск разрушения металла в скрытых местах.
При обнаружении дефектов нагрузку на конструкцию ограничивают до проведения обследования. Усиление выполняют накладками, дополнительными профилями, ребрами или новыми опорами. Схема ремонта должна учитывать не только поврежденный участок, но и изменение распределения усилий во всем каркасе.
Заключение
Металлические балки различаются формой сечения, технологией изготовления и способностью воспринимать нагрузки. Двутавры эффективны при работе на изгиб, швеллеры удобны для рам и обвязок, профильные трубы обладают хорошей устойчивостью к скручиванию, а коробчатые и сварные элементы позволяют создавать конструкции нестандартных размеров.
Надежность балки определяется не только массой и высотой профиля. Значение имеют длина пролета, характер нагрузки, схема опирания, качество соединений, защита от коррозии и огня. Расчетный подбор и грамотный монтаж позволяют использовать возможности металла без лишнего увеличения веса конструкции и риска чрезмерных деформаций.
