Каркас бани — это несущая система, которая задает форму здания, воспринимает нагрузки от перекрытий и кровли, удерживает обшивку и создает основу для утепления и внутренней отделки. В отличие от массивных стен из бревна, бруса или блоков, каркасная конструкция состоит из сравнительно тонких элементов, работающих совместно. Надежность такой бани зависит не от одного особенно прочного бруса или усиленной стойки, а от того, насколько правильно вся система передает нагрузки и сохраняет жесткость.
Баня отличается от обычного хозяйственного строения условиями эксплуатации. В парной температура и влажность могут резко меняться, внутренние поверхности периодически нагреваются, а затем остывают. Древесина при этом реагирует на изменение влажности, а ошибки в устройстве ограждающих конструкций способны привести к накоплению влаги внутри стены. По этой причине каркас бани рассматривают одновременно как несущую конструкцию и как основу многослойной стены, рассчитанной на специфический микроклимат.

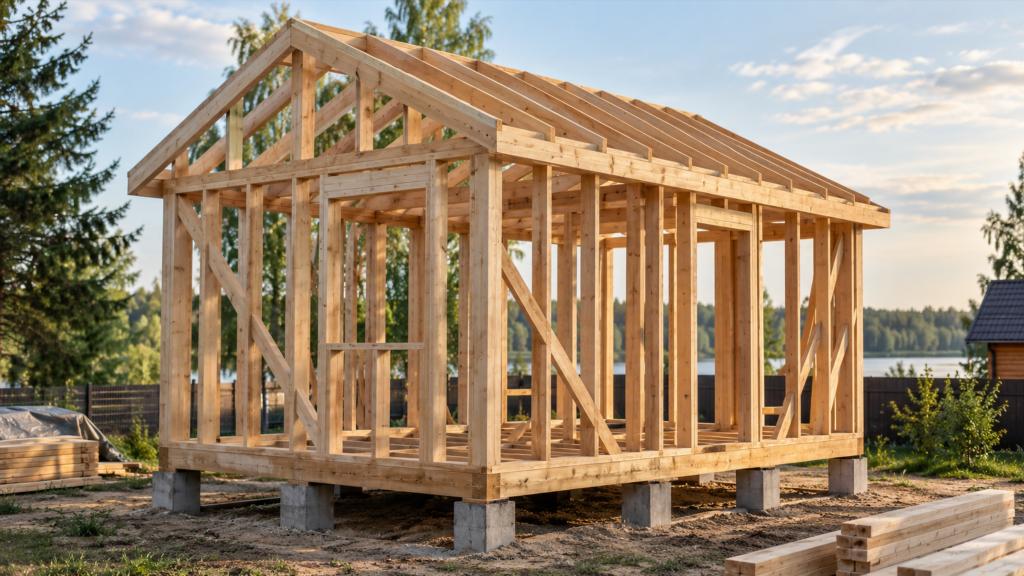

Из чего состоит каркас бани
Несущая система небольшой каркасной бани обычно включает несколько групп элементов:
- нижнюю обвязку;
- вертикальные стойки;
- верхнюю обвязку;
- элементы жесткости;
- перемычки над проемами;
- балки перекрытия;
- стропильную или иную несущую систему крыши;
- дополнительные элементы вокруг дверей, окон и перегородок.
Каждая деталь работает не сама по себе. Нагрузка с кровли передается на стены, затем через стойки и обвязку — на основание. Обшивка и раскосы помогают конструкции сопротивляться боковым воздействиям и не превращаться из прямоугольной рамы в подвижный параллелограмм.
Особое значение имеет непрерывность передачи нагрузки. Если отдельный участок стены ослаблен большим проемом, стойки расположены неудачно или верхние элементы не имеют надежной опоры, нагрузка начинает перераспределяться на соседние части каркаса.
Нижняя обвязка и связь каркаса с основанием
Нижняя обвязка образует опорный контур стен. На нее передаются нагрузки от вертикальных стоек, а сама она распределяет их по фундаменту или другому основанию.
Для бани эта часть конструкции особенно чувствительна к влаге. Нижняя зона стены находится ближе всего к грунту, снегу, брызгам и возможному конденсату. Если древесина длительное время остается сырой, ее прочность и долговечность снижаются.
Нижняя обвязка должна работать как единый элемент вместе со стенами и основанием. Ее состояние влияет не только на отдельный участок стены. Деформация или разрушение опорной части способно вызвать перекос проемов, изменение геометрии перегородок и нарушение положения стропильной системы.
Почему геометрия основания так важна
Каркас сравнительно легкий, но это не означает, что он нечувствителен к неровностям. Если опорная плоскость имеет заметные перепады, приходится компенсировать их конструктивными решениями. Иначе вертикальные элементы изначально оказываются в разных условиях.
Проблемы могут проявляться не сразу. После устройства отделки небольшие перекосы иногда становятся заметны по дверям, облицовке, углам стен или примыканиям перегородок.
Вертикальные стойки
Стойки формируют основу каркасной стены. Они воспринимают вертикальную нагрузку от верхней части здания и одновременно служат опорой для внутренней и наружной обшивки.
Распространенная ошибка при оценке каркаса — рассматривать стойки только как отдельные деревянные бруски. В действительности важны:
- их сечение;
- высота;
- шаг;
- качество древесины;
- расположение относительно проемов;
- способ включения в общую пространственную систему.
Чем выше стойка и меньше ее жесткость, тем сильнее проявляется склонность к изгибу. При этом увеличение размеров элементов само по себе не исправляет ошибки общей схемы.
Шаг стоек и заполнение стены
Расстояние между стойками связано сразу с несколькими задачами. Оно влияет на жесткость стены, удобство размещения утеплителя, крепление листовой обшивки и расположение внутренних отделочных материалов.
Слишком редкое расположение элементов может потребовать более жесткой обшивки или дополнительных конструктивных решений. Слишком частое увеличивает количество древесины в стене и создает дополнительные зоны, где тепло проходит через материал каркаса интенсивнее, чем через утеплитель.
Для бани важно рассматривать шаг стоек вместе со всей конструкцией стены, а не как отдельный параметр.
Верхняя обвязка
Верхняя обвязка соединяет стойки стен и помогает распределять нагрузку от перекрытия или крыши. Она формирует горизонтальный пояс, связывающий отдельные участки каркаса.
Если представить стену без верхней связи, вертикальные стойки будут работать как набор раздельных элементов. Обвязка объединяет их, передавая нагрузку между соседними участками и повышая пространственную устойчивость.
Особое внимание требуется в местах пересечения стен, примыкания перегородок и опирания балок. Здесь часто сосредоточены значительные нагрузки и одновременно усложняется конструкция.
Откуда каркас получает жесткость
Каркас должен выдерживать не только вертикальный вес. На здание действует ветер, возможны небольшие подвижки основания, возникают неравномерные нагрузки от кровли.
Прямоугольная рамка из стоек и обвязок сама по себе сравнительно легко деформируется по диагонали. Жесткость создают раскосы, конструкционные листовые материалы или сочетание нескольких решений.
Раскосы
Диагональные элементы препятствуют изменению геометрии стены. Их задача — сохранять прямоугольную форму каркаса при боковой нагрузке.
Принцип работы можно представить на простой деревянной рамке. Если соединить только четыре стороны, ее можно сдвинуть в сторону. После появления диагонального элемента форма становится значительно устойчивее.
Листовая обшивка
Жесткая плитная обшивка способна работать как большая плоскостная связь. При правильном включении в конструкцию она распределяет усилия по большой площади стены.
Нельзя считать любой листовой материал автоматически несущим элементом. Его способность повышать жесткость зависит от свойств самого материала, расположения, крепления и общей схемы стены.
Проемы для окон и дверей
Оконный или дверной проем нарушает непрерывность стены. Там, где могла находиться обычная стойка, появляется свободное пространство. Нагрузку приходится передавать по краям проема.
Для этого применяют дополнительные вертикальные элементы и перемычки. Их задача — сформировать жесткий контур и передать нагрузку с верхней части стены на участки по обе стороны проема.
Чем шире проем и больше нагрузка сверху, тем заметнее его влияние на каркас.
В небольшой бане проемов обычно немного, однако дверные конструкции могут быть относительно тяжелыми, а влажность способна изменять геометрию древесины. Нестабильный каркас вокруг двери часто проявляет себя затрудненным закрыванием полотна или изменением зазоров.
Каркас внутренних перегородок
Не каждая перегородка выполняет одинаковую функцию. Одни разделяют помещения и служат основанием для отделки, другие могут участвовать в поддержке перекрытия или элементов крыши.
Особенно важно понимать роль стены между парной, моечной и комнатой отдыха. Эти помещения отличаются по влажности и температуре. Перегородка становится не только элементом планировки, но и частью конструкции, разделяющей разные режимы эксплуатации.
Если внутри стены проходят инженерные коммуникации, их размещение также приходится учитывать заранее. Большое количество отверстий или вырезов в стойках может ослабить элементы.
Как каркас связан с утеплением
В каркасной стене несущая конструкция и теплоизоляция тесно связаны. Утеплитель обычно располагается между стойками, поэтому форма и размеры ячеек каркаса влияют на качество заполнения стены.
Основная задача утепления — создать непрерывный слой с минимальным количеством щелей и пустот. Если материал плохо прилегает к стойкам, вокруг древесины появляются участки повышенных теплопотерь.
Сами стойки также проводят тепло иначе, чем утеплитель. В каркасном строительстве это называют влиянием теплопроводных включений. Чем больше древесины находится поперек теплоизоляционного слоя, тем сильнее она влияет на общие характеристики стены.
Для бани этот вопрос особенно заметен из-за существенной разницы между температурой внутри парной и наружным воздухом в холодный период.
Почему для бани особенно важна защита от влаги
Основное отличие банного каркаса от каркаса обычного сарая или холодной мастерской связано с влагой.
Во время использования парной воздух содержит большое количество водяного пара. Он стремится проникать в более холодные слои конструкции. Если пар достигает зоны, температура которой достаточно низка, влага может конденсироваться внутри стены.
Регулярное накопление влаги создает неблагоприятные условия для древесины и теплоизоляции.
При оценке конструкции стены рассматривают несколько взаимосвязанных слоев:
- внутреннюю отделку;
- воздушные промежутки, если они предусмотрены;
- материалы, ограничивающие проникновение пара;
- несущий каркас с теплоизоляцией;
- защитные и ветрозащитные слои;
- наружную отделку.
Эти элементы нельзя произвольно менять местами. Стена должна не только сохранять тепло, но и управлять движением влаги.
Почему вентиляционный зазор не заменяет правильную конструкцию стены
Иногда проблему влажности пытаются решить только за счет воздушного промежутка. Он действительно может выполнять важную функцию, но не исправляет ошибки в расположении остальных слоев.
Если пар беспрепятственно попадает глубоко в утеплитель, наличие наружного зазора не гарантирует быстрого высыхания всей конструкции.
Надежная стена работает как система, где каждый слой выполняет определенную задачу.
Древесина для каркаса бани
Состояние древесины непосредственно влияет на геометрию каркаса. Дерево изменяет размеры при высыхании и увлажнении. Чем выше начальная влажность материала, тем заметнее могут быть последующие деформации.
После высыхания возможны:
- коробление;
- скручивание;
- появление трещин;
- изменение ширины и толщины;
- локальные перекосы.
Для массивного сруба усадка является ожидаемой частью поведения конструкции. В каркасной стене заметное изменение формы отдельных стоек нежелательно, поскольку к ним крепятся жесткие отделочные и листовые материалы.
Почему одинаковая геометрия элементов имеет значение
Даже качественная древесина может отличаться по размерам. Если стойки имеют заметный разброс по толщине, плоскость стены получается неровной.
На стадии открытого каркаса такие отклонения иногда выглядят незначительными. После появления обшивки они становятся заметнее и усложняют устройство ровной отделочной поверхности.
Каркас пола в бане
Пол воспринимает нагрузки иначе, чем стены. Балки работают преимущественно на изгиб, поэтому их размеры и расстояние между ними связаны с длиной пролета и предполагаемой нагрузкой.
У бани добавляется влияние воды. Особенно это касается моечной, где конструкция пола может регулярно контактировать с повышенной влажностью.
Каркас пола рассматривают вместе с системой отвода воды, вентиляцией подпольного пространства и характером покрытия. Даже прочная деревянная балка быстро теряет эксплуатационные свойства, если постоянно остается влажной.
Каркас потолка и перекрытия
Потолочные балки образуют горизонтальную систему, связывающую стены и одновременно несущую потолок или чердачное перекрытие.
В бане через потолок может уходить значительная часть тепла, поскольку нагретый воздух поднимается вверх. Пространство между балками обычно становится важной частью теплоизоляционного контура.
Конструкция должна сохранять достаточную жесткость под массой утеплителя, отделки и других предусмотренных материалов.
В местах, где через перекрытие проходят элементы отопительного или дымоотводящего оборудования, действуют отдельные требования пожарной безопасности. Такие узлы нельзя рассматривать как обычное заполнение между деревянными балками: их устройство зависит от оборудования и действующих требований.
Связь каркаса стен с крышей
Стены бани и крыша образуют общую несущую систему. Стропильные конструкции передают на верх стен собственный вес, вес кровельных материалов, снеговую нагрузку и воздействие ветра.
Характер этих усилий зависит от формы крыши. В некоторых схемах преобладают вертикальные нагрузки, в других могут возникать дополнительные горизонтальные усилия.
Нагрузка должна передаваться через верхнюю обвязку на стойки и дальше на основание. Особенно важны участки, где стропильная система опирается на сравнительно небольшое количество точек.
Размер каркаса нельзя определить только по площади бани
Две бани одинаковой площади могут иметь совершенно разные требования к несущей системе.
На каркас влияют:
- количество этажей;
- высота стен;
- размеры пролетов;
- форма крыши;
- масса кровельных материалов;
- расположение проемов;
- снеговые и ветровые условия;
- конструкция перекрытий;
- наличие тяжелого оборудования;
- особенности фундамента.
По этой причине универсальное утверждение о том, что определенного сечения доски достаточно для любой небольшой бани, некорректно. Размеры элементов связаны не с названием здания, а с конкретной конструктивной схемой и нагрузками.
Типичные слабые места каркаса бани
Проблемы чаще возникают не в середине обычной стены, а в местах, где меняется конструкция.
К таким зонам относятся углы, оконные и дверные проемы, нижняя часть стен, места опирания балок, примыкания перегородок и участки рядом с оборудованием.
Характерные признаки неблагополучия могут включать:
- изменение геометрии дверных проемов;
- появление щелей в отделке;
- локальное промерзание;
- сырость в нижней части стены;
- запах влажной древесины;
- деформацию внутренней облицовки;
- заметное движение или вибрацию отдельных конструкций.
Такие проявления не указывают автоматически на конкретную причину. Один и тот же внешний признак может быть связан как с влажностью, так и с деформацией основания или ошибкой в пространственной жесткости.
Нужно ли делать каркас бани массивнее обычного
Избыточное увеличение количества древесины не всегда улучшает конструкцию.
Дополнительные стойки и брусья увеличивают массу, расход материала и количество теплопроводных включений. При этом они не компенсируют отсутствие нормальной жесткости стены, ошибки передачи нагрузки или неправильную защиту от влаги.
Рациональный каркас отличается не максимальной массивностью, а согласованной работой элементов. Каждая стойка, балка, обвязка и связь должна выполнять понятную функцию.
Что важно оценивать при выборе конструкции каркасной бани
При сравнении разных вариантов полезно смотреть не на отдельный размер доски, а на общую схему здания.
Особое значение имеют:
- каким образом нагрузка от крыши передается на стены;
- где расположены несущие стойки;
- чем обеспечивается диагональная жесткость;
- как сформированы оконные и дверные проемы;
- защищена ли нижняя часть конструкции от увлажнения;
- как размещается утеплитель;
- как ограничивается проникновение влажного воздуха из парной в стену;
- предусмотрено ли высыхание конструкций;
- насколько совместимы каркас, обшивка и отделочные материалы.
Такой подход позволяет отличить полноценную несущую систему от простой деревянной решетки, которая внешне напоминает каркас, но плохо сопротивляется реальным эксплуатационным нагрузкам.
Каркас как единая система
Надежность бани нельзя свести к выбору одной «правильной» доски. Нижняя и верхняя обвязки, стойки, балки, связи, проемы и кровельная система работают совместно. Изменение одного элемента способно повлиять на соседние части конструкции.
Для банного здания к обычным требованиям прочности добавляется необходимость учитывать интенсивное увлажнение воздуха, нагрев, охлаждение и последующее высыхание помещений. Древесина должна сохранять приемлемую геометрию, утепление — оставаться работоспособным, а многослойные стены — не накапливать влагу.
Хорошо продуманный каркас не обязательно выглядит сложным. Его надежность определяется понятной схемой передачи нагрузок, достаточной пространственной жесткостью, стабильной геометрией и согласованностью с теплоизоляцией и защитой от влаги. Именно эти свойства имеют большее значение для долговечной каркасной бани, чем стремление сделать каждую стойку максимально массивной.
