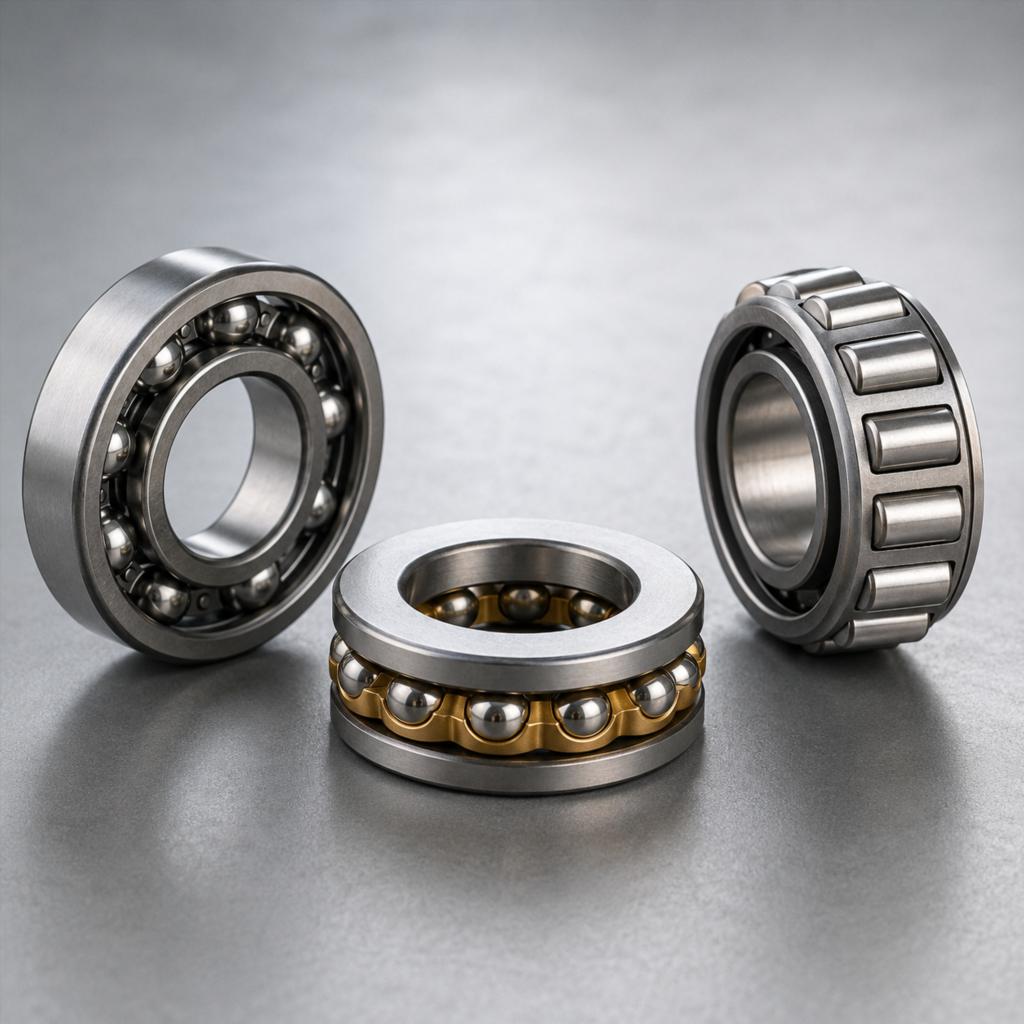

Виды подшипников по типу нагрузки: сравнение конструкций

Подшипник обеспечивает подвижное соединение деталей механизма, снижает трение и удерживает вал в заданном положении. Однако нагрузка в разных узлах действует неодинаково. В электродвигателе она может быть направлена преимущественно поперек оси вала, в винтовом механизме — вдоль нее, а в насосе, редукторе или станочном шпинделе часто возникают сразу оба типа усилий. Для таких условий применяют радиальные, упорные и радиально-упорные подшипники, ознакомиться с ассортиментом которых можно на https://vspodshipnik.ru. Они различаются не только расположением тел качения и формой колец. Конструкция каждого типа рассчитана на определенное направление нагрузки, допустимую скорость вращения, жесткость узла и способ фиксации вала. Ошибка при выборе может привести к перегреву, шуму, увеличению люфта и преждевременному разрушению дорожек качения.

Какие нагрузки действуют на подшипниковый узел

Чтобы понять различия между типами подшипников, нужно определить направление сил относительно оси вращающегося вала.

Радиальная нагрузка

Радиальная сила действует перпендикулярно оси вала. Она стремится сместить вал в сторону относительно корпуса. Такая нагрузка возникает под действием веса ротора, натяжения ремня, давления зубьев шестерен, массы вращающихся деталей и внешних поперечных усилий.

Характерные примеры:

• опоры валов электродвигателей;
• ролики конвейерных линий;
• колеса и направляющие;
• ременные и цепные передачи;
• вентиляторы;
• барабаны промышленного оборудования.

Чем больше радиальная нагрузка, тем сильнее тела качения прижимаются к внутреннему и наружному кольцам в поперечном направлении.

Осевая нагрузка

Осевая сила направлена вдоль оси вала. Она пытается сдвинуть вал вперед или назад относительно корпуса. Подобные усилия появляются в винтовых передачах, вертикальных механизмах, червячных редукторах, насосах, компрессорах и устройствах с косозубыми шестернями.

Осевая нагрузка может действовать постоянно в одну сторону либо менять направление во время работы. От этого зависит конструкция опоры и количество устанавливаемых подшипников.

Комбинированная нагрузка

Комбинированной называют нагрузку, которая включает радиальную и осевую составляющие. Она характерна для механизмов, где вал одновременно испытывает поперечное давление и продольное смещение.

Такой режим встречается:

• в станочных шпинделях;
• ступичных узлах;
• редукторах с косозубыми или коническими колесами;
• центробежных насосах;
• компрессорах;
• приводах с высокой точностью позиционирования.

Для восприятия комбинированных усилий применяют радиально-упорные подшипники либо сочетание нескольких опор разных типов.

Радиальные подшипники

Радиальные подшипники рассчитаны преимущественно на силы, действующие поперек оси вала. Наиболее распространенный вариант — однорядный радиальный шариковый подшипник. Он состоит из наружного и внутреннего колец, шариков, сепаратора и, в закрытых исполнениях, защитных шайб или уплотнений.

Дорожки качения имеют глубокий профиль. Благодаря этому шарики удерживаются между кольцами и могут воспринимать не только радиальную, но и небольшую осевую нагрузку. Такая способность не делает радиальный подшипник полноценной заменой упорной или радиально-упорной конструкции. Допустимое продольное усилие остается ограниченным.

Особенности радиальных подшипников

К преимуществам радиальных шариковых моделей относятся:

• относительно небольшое сопротивление вращению;
• возможность работы на высокой частоте вращения;
• компактные размеры;
• распространенность типоразмеров;
• простая установка;
• невысокие требования к обслуживанию закрытых исполнений;
• способность воспринимать умеренные осевые силы в обе стороны.

Для тяжелых радиальных нагрузок вместо шариков применяют цилиндрические, игольчатые, сферические или бочкообразные ролики. Линейная зона контакта ролика с дорожкой позволяет распределить усилие по большей площади. За счет этого роликовые модели выдерживают более высокую нагрузку, но часто имеют ограничения по скорости и чувствительности к монтажным отклонениям.

Где применяют радиальные конструкции

Радиальные подшипники подходят для узлов, где основная сила направлена поперек вала, а осевая составляющая отсутствует или остается небольшой. Их устанавливают в электродвигателях, вентиляторах, бытовой технике, транспортерах, генераторах, редукторах, колесных механизмах и различных приводах.

Если в узле возникает заметная осевая сила, необходимо проверить допустимые характеристики конкретной модели. Наличие глубоких дорожек качения не означает, что подшипник сможет постоянно работать под значительным продольным давлением.

Упорные подшипники

Упорные подшипники предназначены для восприятия осевых сил. Их конструкция отличается от привычной радиальной схемы. Кольца часто имеют форму плоских шайб, между которыми располагаются шарики или ролики с сепаратором.

Нагрузка передается вдоль оси вращения. При этом способность воспринимать поперечное усилие у большинства упорных моделей крайне мала или полностью отсутствует. Устанавливать такой подшипник в качестве единственной опоры вала нельзя, если на узел действует радиальная сила.

Шариковые упорные подшипники

Шариковые модели используют при умеренных осевых нагрузках и сравнительно высоких скоростях. Они выпускаются в одинарном и двойном исполнении.

Одинарная конструкция воспринимает осевую нагрузку только в одном направлении. Для работы с усилиями, меняющими направление, применяют двойной подшипник либо устанавливают две отдельные опоры.

В состав одинарного шарикового упорного подшипника обычно входят:

• тугое кольцо, устанавливаемое на вал;
• свободное кольцо, размещаемое в корпусе;
• комплект шариков с сепаратором.

Кольца нельзя произвольно менять местами. Посадочные поверхности у них различаются, а неправильная установка нарушает распределение нагрузки.

Роликовые упорные подшипники

Роликовые конструкции применяют при более высоких осевых усилиях. В зависимости от формы тел качения они бывают цилиндрическими, игольчатыми, коническими или сферическими.

Сферические упорные роликоподшипники способны воспринимать значительные осевые силы и некоторую радиальную нагрузку. Их геометрия допускает небольшую несоосность вала и корпуса. Такие модели востребованы в тяжелом оборудовании, дробильных установках, прокатных механизмах, насосах и промышленных редукторах.

Ограничения упорных конструкций

Упорный подшипник требует точного распределения сил. Радиальная нагрузка должна восприниматься отдельной опорой. Также необходимо учитывать минимальную осевую нагрузку. При слишком малом давлении тела качения могут проскальзывать, особенно на высокой скорости. Это вызывает нагрев, повреждение дорожек и ускоренный износ.

Упорные модели чувствительны к перекосу колец. Если контакт распределяется неравномерно, часть шариков или роликов оказывается перегруженной.

Радиально-упорные подшипники

Радиально-упорный подшипник воспринимает комбинированную нагрузку. Его дорожки качения смещены относительно друг друга, из-за чего линия передачи усилия расположена под углом к плоскости, перпендикулярной оси вала.

Этот угол называют углом контакта. Чем он больше, тем выше способность подшипника воспринимать осевую нагрузку. При уменьшенном угле модель лучше работает на высоких скоростях и эффективнее воспринимает радиальные силы.

Направление осевого усилия

Однорядный радиально-упорный подшипник воспринимает осевую нагрузку только в одном направлении. Для фиксации вала с двух сторон обычно устанавливают пару подшипников.

Распространены несколько схем парной установки:

• лицом к лицу — линии нагрузки сходятся к центру между подшипниками;
• спина к спине — линии нагрузки расходятся наружу;
• тандем — оба подшипника воспринимают осевое усилие в одном направлении.

Схема «спина к спине» обеспечивает высокую жесткость и лучше сопротивляется опрокидывающему моменту. Вариант «лицом к лицу» менее чувствителен к небольшим перекосам. Тандемная установка используется, когда осевая нагрузка в одном направлении превышает возможности одной опоры.

Преднатяг

В точных узлах радиально-упорные подшипники часто устанавливают с преднатягом. Между кольцами заранее создают осевое усилие, которое устраняет внутренний люфт и повышает жесткость опоры.

Преднатяг применяется в шпинделях станков, приводах точного позиционирования, высокоскоростных механизмах и измерительном оборудовании. Его величина должна соответствовать расчету. Чрезмерное усилие увеличивает трение и температуру, ускоряет разрушение смазки и сокращает ресурс.

Двухрядные конструкции

Двухрядный радиально-упорный подшипник по принципу работы напоминает пару однорядных моделей, установленных по схеме «спина к спине». Он воспринимает осевые силы в обе стороны, радиальную нагрузку и опрокидывающие моменты.

Такая конструкция занимает меньше места, чем отдельная пара, и упрощает монтаж. При этом возможности регулировки зазора или преднатяга могут быть ограничены исполнением конкретного подшипника.

Основные различия трех типов

Разницу удобно рассматривать по направлению нагрузки и конструкции опоры.

Радиальный подшипник удерживает вал от поперечного смещения. Упорный ограничивает продольное перемещение. Радиально-упорный одновременно выполняет обе задачи, но направление и величина допустимого осевого усилия зависят от угла контакта и схемы установки.

Как выбрать подходящую конструкцию

Выбор нельзя сводить только к диаметру вала и внешним размерам подшипника. Две модели с одинаковыми габаритами могут иметь разные допустимые нагрузки, скорости, зазоры и монтажные требования.

Направление и величина нагрузки

Если осевая сила практически отсутствует, обычно используют радиальную конструкцию. При преобладающем продольном усилии требуется упорная опора. Для сочетания радиальной и осевой нагрузки выбирают радиально-упорный подшипник или систему из нескольких элементов.

Следует учитывать не только постоянную, но и пиковую нагрузку. Пуск, торможение, удар, изменение направления вращения и перекос могут кратковременно увеличивать давление на тела качения.

Скорость вращения

Радиальные шариковые подшипники обычно подходят для высоких скоростей. Роликовые модели способны выдерживать большую нагрузку, но создают повышенное трение.

Высокоскоростные радиально-упорные подшипники применяются в шпиндельных узлах. Для них важны точность изготовления, тип сепаратора, качество смазки, балансировка и правильный преднатяг.

Упорные подшипники имеют собственные ограничения по частоте вращения. На высокой скорости центробежные силы и проскальзывание тел качения могут заметно повысить температуру.

Жесткость и точность фиксации вала

В обычном электродвигателе небольшой осевой люфт может не влиять на работу. Для станочного шпинделя, измерительного механизма или зубчатой передачи даже малое смещение способно нарушить точность.

Радиально-упорная пара с преднатягом обеспечивает жесткую фиксацию вала. Упорный подшипник контролирует продольное положение, но для удержания в радиальном направлении ему необходима дополнительная опора.

Перекос и несоосность

Большинство шариковых и цилиндрических роликовых моделей чувствительно к перекосу. Даже небольшое отклонение осей корпуса и вала вызывает краевой контакт и локальную перегрузку.

При вероятной несоосности используют самоустанавливающиеся радиальные подшипники или сферические упорные роликоподшипники. Допустимый угол перекоса указывается в технических характеристиках.

Температура и смазка

Нагрев меняет размеры колец, внутренний зазор и вязкость смазочного материала. В радиально-упорной паре тепловое расширение может изменить преднатяг. В упорной опоре повышение температуры влияет на контакт между телами качения и шайбами.

Смазку выбирают с учетом:

• скорости вращения;
• рабочей температуры;
• величины нагрузки;
• влажности и запыленности;
• интервала обслуживания;
• материала сепаратора и уплотнений.

Избыточное количество смазки не увеличивает ресурс автоматически. Оно может повысить сопротивление вращению и вызвать перегрев.

Можно ли заменить один тип другим

Прямая замена возможна только после проверки характеристик всего узла. Совпадение внутреннего диаметра, наружного диаметра и ширины не гарантирует одинаковую работу.

Радиальный подшипник нельзя использовать вместо упорного, если на вал действует значительное постоянное осевое усилие. Упорная модель не заменит радиальную опору, поскольку она не предназначена для удержания вала от поперечного смещения.

Радиально-упорный подшипник может воспринимать оба вида нагрузок, но часто требует парной установки. Замена обычного радиального подшипника на радиально-упорный без изменения схемы фиксации способна привести к осевому люфту или неправильному преднатягу.

При подборе аналога проверяют:

• размеры и посадочные поверхности;
• динамическую и статическую грузоподъемность;
• допустимую скорость;
• угол контакта;
• направление осевой нагрузки;
• внутренний зазор или преднатяг;
• класс точности;
• тип сепаратора;
• способ смазывания;
• температурный диапазон.

Типичные ошибки при монтаже

Даже правильно выбранный подшипник быстро выйдет из строя при нарушении технологии установки.

При запрессовке усилие должно передаваться через то кольцо, которое устанавливается с натягом. Если подшипник монтируют на вал, давление прикладывают к внутреннему кольцу. При установке в корпус воздействуют на наружное кольцо. Передача монтажной силы через шарики или ролики оставляет вмятины на дорожках качения.

Распространенные ошибки:

• установка радиально-упорного подшипника неправильной стороной;
• перестановка местами колец упорной модели;
• ударный монтаж без подходящей оправки;
• чрезмерная затяжка регулировочной гайки;
• отсутствие контроля преднатяга;
• загрязнение смазки;
• перекос посадочных поверхностей;
• повторное использование деформированных стопорных элементов;
• монтаж подшипника на изношенный вал или в разбитый корпус.

После установки проверяют легкость вращения, осевой и радиальный люфт, уровень шума и рост температуры при пробном запуске.

Как тип подшипника влияет на ресурс узла

Ресурс зависит от того, насколько конструкция соответствует реальным нагрузкам. Радиальный подшипник, постоянно работающий под чрезмерным осевым усилием, получает неравномерную нагрузку на дорожки. Упорная модель при радиальном смещении испытывает перекос и проскальзывание. Радиально-упорная опора с неправильным преднатягом перегревается даже при допустимой внешней нагрузке.

На состояние узла также влияют жесткость корпуса, точность вала, качество центровки, балансировка вращающихся деталей и стабильность смазывания. Замена поврежденного подшипника без устранения причины неисправности часто приводит к повторному отказу.

Заключение

Радиальные, упорные и радиально-упорные подшипники решают разные задачи. Радиальные модели воспринимают преимущественно поперечные нагрузки и широко применяются в опорах вращающихся валов. Упорные конструкции удерживают вал от продольного смещения, но обычно нуждаются в отдельной радиальной опоре. Радиально-упорные подшипники работают с комбинированными силами и позволяют жестко фиксировать вал, особенно при парной установке и правильно рассчитанном преднатяге.

При выборе необходимо учитывать направление нагрузки, ее величину, скорость вращения, допустимый перекос, температурный режим и требования к точности. Ориентация колец, схема установки и состояние посадочных поверхностей имеют не меньшее значение, чем паспортная грузоподъемность. Правильно подобранный и установленный подшипник обеспечивает стабильное вращение, ограничивает смещение вала и сохраняет ресурс всего механизма.
