Разработка котлована меняет состояние грунтового массива: после выемки грунта стенки теряют естественную опору, возрастает риск осыпания, а при высоком уровне грунтовых вод внутрь может поступать вода. Особенно внимательно к устройству ограждения приходится подходить при большой глубине работ и рядом с существующими зданиями, дорогами или инженерными коммуникациями.
В таких условиях по периметру будущей выемки заранее устраивают шпунтовое ограждение. Его параметры рассчитывают еще до начала земляных работ: определяют необходимую глубину погружения, допустимые нагрузки и схему дополнительного крепления. При выборе, какой купить шпунт для конкретного объекта, учитывают расчетную длину, тип профиля и способ погружения. Значение также имеют состав грунта, уровень подземных вод и размеры котлована.

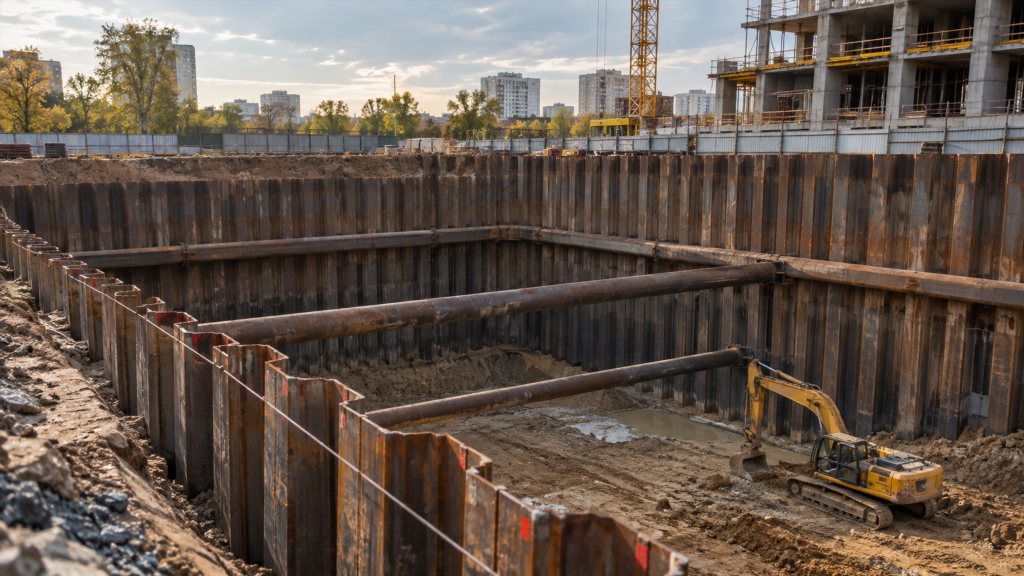

Что представляет собой шпунтовая система
Такое решение формирует по периметру выемки непрерывный вертикальный контур. Отдельные секции погружают в основание и соединяют замками, благодаря чему они работают совместно и воспринимают боковое давление окружающего массива.
Монтаж выполняют до активной разработки площадки. После создания замкнутой линии землю внутри постепенно удаляют до проектной отметки. По мере углубления усилия возрастают, поэтому в зависимости от расчетной схемы могут потребоваться распорки, анкеры или горизонтальные пояса жесткости.
Нижняя часть секций остается ниже отметки дна и создает необходимую заделку. Верхняя воспринимает давление со стороны окружающей толщи и стремится сместиться внутрь выработки. Соотношение длины, жесткости и глубины погружения определяет устойчивость всей системы.
Когда такое решение действительно необходимо
Вертикальное крепление требуется не на каждом объекте. При небольшой глубине и достаточном свободном пространстве края выемки можно выполнить с откосами. Такой вариант позволяет обойтись без сплошного вертикального контура, если свойства основания и условия площадки это допускают.
В стесненной застройке ситуация меняется. Сделать широкий откос невозможно, если рядом проходят дороги, расположены здания, проложены сети или граница участка находится близко к зоне строительства.
Особенно часто защитный контур применяют, когда:
- требуется разработать глубокую выемку;
- рядом находятся существующие сооружения;
- основание сложено рыхлыми или водонасыщенными слоями;
- свободного пространства для откосов недостаточно;
- необходимо ограничить поступление влаги с боковых направлений;
- рядом проходят коммуникации, чувствительные к подвижкам основания.
Во всех этих случаях задача заключается не только в предотвращении осыпания. Важно также ограничить деформации за пределами строительной площадки.
Что происходит с массивом после начала земляных работ
До разработки толща находится в сравнительно устойчивом состоянии. Давление распределяется между соседними слоями, а боковое сопротивление помогает сохранять равновесие.
После удаления части объема баланс меняется. Со стороны выемки опора исчезает, а оставшийся массив начинает смещаться в сторону свободного пространства. Чем больше глубина, тем значительнее могут быть горизонтальные перемещения.
Дополнительное влияние оказывают:
- вес строительной техники возле края;
- складированные материалы;
- фундаменты соседних объектов;
- насыщение водой;
- неоднородность геологического строения.
Если эти факторы не учитывать, перемещения могут оказаться выше допустимых даже при достаточной прочности металла.
Как удерживается вертикальная граница выработки
Основная задача системы состоит в сопротивлении боковому давлению. Заглубленная часть закрепляется в плотных слоях ниже дна, а участок выше расчетной отметки работает на изгиб.
При сравнительно небольшой глубине может применяться консольная схема. В ней устойчивость обеспечивается за счет достаточной заделки и жесткости секций.
При увеличении глубины свободный пролет становится слишком большим. Тогда устанавливают дополнительные опоры, которые уменьшают изгибающие усилия и ограничивают перемещение внутрь.
Для этого используют:
- распорные балки;
- анкерные тяги;
- обвязочные пояса;
- подкосы;
- несколько уровней крепления.
Выбор зависит от ширины выработки, планировки площадки и того, насколько важно сохранить свободное пространство внутри.
Роль глубины погружения
Длина секции почти никогда не совпадает с глубиной разработки. Значительная ее часть остается ниже дна.
Эта зона работает как заделка и противодействует смещению всей линии внутрь. Если погружение недостаточно, система может потерять устойчивость даже при высоких прочностных характеристиках материала.
При расчетах учитывают геологическое строение, положение подземных вод, внешние нагрузки и наличие промежуточных креплений. Изменение одного параметра может повлиять на требуемую длину всей конструкции.
Например, дополнительный анкер уменьшает изгибающий момент, но не отменяет необходимости достаточной заделки. Аналогично увеличение толщины или жесткости металла не компенсирует ошибку в глубине погружения.
Какие материалы применяют
На строительных площадках чаще всего используют стальные секции с замковыми соединениями. Они подходят для значительных нагрузок и могут применяться повторно после извлечения, если сохранили допустимую геометрию.
Стальные секции
Металлические изделия отличаются формой сечения, шириной, массой и моментом сопротивления. Эти параметры влияют на жесткость и способность воспринимать изгиб.
Замки позволяют соединять соседние секции в одну непрерывную линию. От их состояния зависит не только геометрия контура, но и способность ограничивать поступление воды через стыки.
Трубчатые и комбинированные решения
При повышенных нагрузках могут использоваться трубы, двутавровые стойки и комбинированные системы. Несущие части устанавливают с определенным шагом, а промежутки между ними закрывают дополнительными секциями.
Подобные схемы применяют при большой глубине, в гидротехническом строительстве и при устройстве массивных подпорных сооружений.
Полимерные варианты
Полимерные изделия устойчивы к коррозии и подходят для отдельных задач, связанных с берегоукреплением и легкими гидротехническими сооружениями. Их жесткость ниже, чем у стали, поэтому область применения отличается.
Для глубоких строительных выемок материал выбирают по расчету. Простая замена металлической системы более легкой без проверки несущей способности может изменить работу всей конструкции.
Как выбирают способ погружения
Технология монтажа зависит от плотности основания, окружающей застройки, допустимого уровня шума и вибрации.
Вибропогружение
Вибрационная установка снижает сопротивление среды за счет колебаний. Под действием собственного веса и рабочего усилия секция постепенно опускается до нужной отметки.
Метод отличается высокой производительностью, но подходит не для каждой площадки. Рядом со зданиями, чувствительными к вибрации, требуется оценка возможного влияния на их состояние.
Ударное погружение
При забивке используется последовательное ударное воздействие. Такой способ помогает проходить плотные слои, однако сопровождается шумом и динамическими нагрузками.
В городской застройке применение ударной техники требует контроля колебаний и учета расстояния до соседних объектов.
Статическое вдавливание
Здесь секции перемещаются вниз за счет вертикального усилия без выраженных ударов. Метод применяют там, где важно снизить вибрационное воздействие.
Оборудованию для вдавливания требуется определенная организация рабочей зоны, поэтому технологию выбирают до начала монтажа, а не непосредственно на площадке.
Как ведется разработка внутри защитного контура
После монтажа земляные работы выполняют поэтапно. Если проектом предусмотрено несколько уровней крепления, сразу выбрать весь объем до проектной отметки нельзя.
Сначала разработку ведут до глубины, на которой должен находиться распорный пояс или анкерный уровень. После его устройства выемку продолжают ниже.
Такой порядок помогает контролировать перемещения по мере увеличения бокового давления.
Одновременно наблюдают за состоянием соседних сооружений и поверхности вокруг строительной зоны. При сложных условиях используют геодезические марки, датчики перемещений и другие средства контроля.
Как система влияет на приток воды
Непрерывный замкнутый контур способен заметно уменьшить поступление влаги с боковых направлений. Эффективность зависит от состояния замков, глубины монтажа и гидрогеологии участка.
Если нижняя часть входит в слабопроницаемый слой, путь фильтрации становится значительно длиннее. При хорошем состоянии соединений это уменьшает водоприток внутрь рабочей зоны.
Однако полностью заменить водопонижение такая система может не всегда. Вода способна проходить под нижней границей, поступать через дно или находиться под напором.
При сложной гидрогеологической ситуации применяют дополнительные решения:
- дренаж;
- иглофильтры;
- водопонизительные скважины;
- локальную герметизацию соединений;
- противофильтрационные мероприятия.
Особое внимание уделяют риску выпора дна, когда давление снизу становится значительным.
Почему соседняя застройка требует отдельного расчета
При работах рядом с существующими зданиями важно не только удержать вертикальную границу, но и ограничить деформации за ее пределами.
Даже небольшое горизонтальное смещение может вызвать осадку прилегающей территории. Для массивного современного здания такая величина может оказаться допустимой, а для старой постройки с неглубоким фундаментом — уже критичной.
Похожая ситуация возникает с инженерными сетями. Жесткие трубопроводы и коллекторы хуже переносят неравномерные перемещения, чем гибкие коммуникации.
Поэтому при проектировании учитывают не только прочность самой системы, но и допустимое влияние строительства на окружение.
Что происходит после завершения подземной части
После возведения подземных конструкций временное крепление может быть демонтировано. Секции извлекают из основания, очищают и осматривают.
При проверке оценивают:
- прямолинейность;
- состояние замков;
- наличие трещин и значительных вмятин;
- следы коррозии;
- остаточные деформации после монтажа и извлечения.
При сохранении требуемых характеристик металлические изделия могут использоваться повторно.
В некоторых проектах контур оставляют в основании навсегда. Такое решение встречается при устройстве подпорных стен, гидротехнических сооружений и там, где извлечение технически затруднено или не предусмотрено проектом.
Почему нельзя выбирать решение только по размеру выемки
Глубина действительно влияет на расчет, но сама по себе ничего не говорит о сложности объекта.
Две площадки с одинаковой отметкой дна могут потребовать совершенно разных решений. На одной будет плотное основание и низкий уровень подземных вод, на другой — рыхлый водонасыщенный песок рядом с существующим зданием.
Различаться могут и внешние условия. Если возле края расположена тяжелая техника, склад материалов или проезжая часть, боковое давление возрастает. При отсутствии таких факторов расчетная схема может быть менее нагруженной.
Именно поэтому выбор длины, жесткости и типа крепления выполняют по совокупности параметров, а не по одной характеристике.
Какие ошибки создают основные риски
Серьезные проблемы нередко связаны не с качеством металла, а с нарушением проектной последовательности.
Опасными могут оказаться недостаточная глубина погружения, отказ от предусмотренной распорки, изменение расположения тяжелой техники или преждевременная разработка очередного яруса.
Отдельный риск создает складирование материалов у края. Дополнительный вес передается в массив и увеличивает боковое давление на вертикальный контур.
Не менее важно следить за фактическими условиями на площадке. Если при разработке обнаруживается слой, которого не было в исходных инженерных данных, дальнейшие действия требуют проверки расчетной схемы.
Шпунтовая система как часть общего проекта
Вертикальное крепление работает не само по себе. Оно связано с фундаментами будущего здания, технологией водопонижения, последовательностью земляных операций и расположением временных опор.
Изменение одного решения может повлиять на другие. Перенос крана ближе к краю увеличивает внешнюю нагрузку, отказ от распорки меняет характер изгиба, а интенсивное откачивание воды способно повлиять на состояние окружающего массива.
Поэтому защитный контур рассматривают как часть общей инженерной схемы подземного строительства.
Что необходимо проверить до начала монтажа
Подготовка включает не только расчет длины секций. Требуются данные о геологии, гидрогеологии, расположении сетей и состоянии ближайших сооружений.
До выхода техники на площадку уточняют:
- состав и мощность слоев;
- положение водоносных горизонтов;
- наличие плотных включений и валунов;
- расстояние до зданий и коммуникаций;
- допустимый уровень вибрации;
- возможность размещения оборудования;
- схему распорок или анкеров;
- очередность земляных операций.
Чем точнее исходные данные соответствуют реальным условиям, тем меньше вероятность корректировок уже после начала строительства.
Итог
Шпунтовое ограждение применяется там, где вертикальную границу глубокой выемки необходимо удерживать без устройства широких откосов. Оно особенно востребовано в плотной застройке, при сложной геологии, наличии подземных вод и ограниченном рабочем пространстве.
Надежность такой системы зависит не от одного параметра. Значение имеют глубина погружения, жесткость секций, состояние соединений, схема крепления, внешние нагрузки и последовательность разработки.
При правильном проектировании защитный контур помогает удерживать окружающий массив, ограничивать деформации рядом со строительной площадкой и создавать условия для безопасного устройства подземной части здания.
