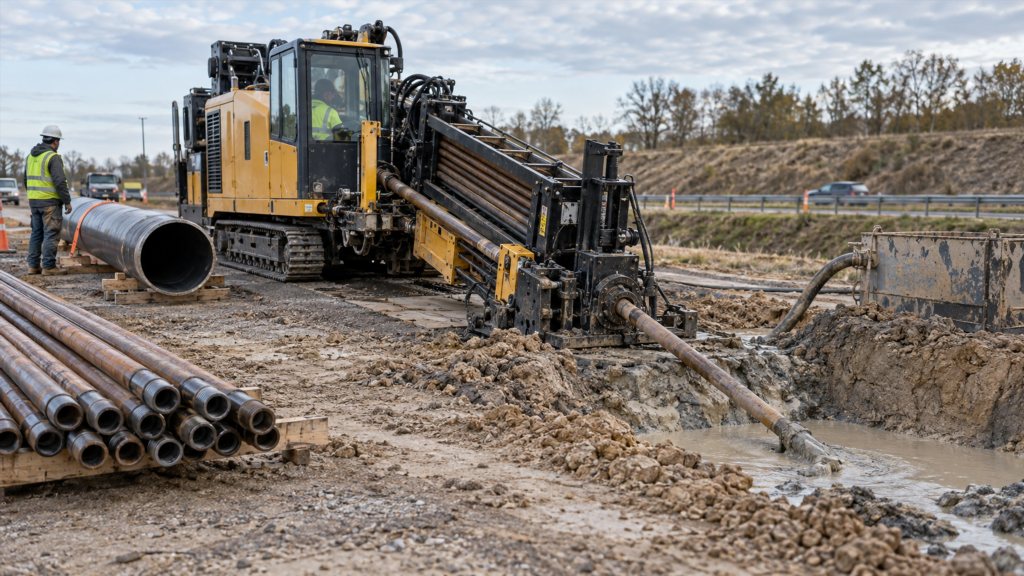

При горизонтально-направленном бурении требования к технике зависят от условий конкретного перехода. Значение имеют длина трассы, диаметр прокладываемой трубы, глубина заложения, свойства грунта и форма проектной траектории. Эти факторы определяют нагрузку на оборудование во время пилотного бурения, расширения скважины и протяжки трубопровода.
Оценивая установки ГНБ DDW для конкретной задачи, обычно сопоставляют тяговое и толкающее усилие, крутящий момент, скорость вращения, характеристики буровых штанг и возможности системы подачи раствора. Ни один из этих показателей не стоит оценивать отдельно: техника должна соответствовать условиям работы сразу по нескольким параметрам. Именно от их сочетания зависит, насколько уверенно установка сможет работать на разных этапах проходки.
Почему нельзя выбирать установку только по мощности двигателя
Мощность двигателя относится к заметным характеристикам техники, но непосредственно оценивать возможности машины только по этому показателю некорректно. Двигатель обеспечивает работу гидравлической системы, насосов, вращателя и других узлов, а реальные усилия на бурильной колонне зависят от конструкции оборудования и режимов его эксплуатации.
Две установки с близкой мощностью двигателя могут заметно различаться по тяговому усилию и крутящему моменту. Одна машина окажется рассчитана на сравнительно короткие переходы с умеренным диаметром скважины, другая сможет работать с более тяжелой бурильной колонной и крупными расширителями.
При выборе техники рассматривают совокупность характеристик. Среди наиболее значимых:
- максимальное тяговое и толкающее усилие;
- крутящий момент вращателя;
- частота вращения бурильной колонны;
- скорость подачи и обратного хода каретки;
- параметры буровых штанг;
- производительность системы подачи бурового раствора;
- масса и габариты установки;
- допустимые рабочие углы бурения.
Каждый показатель связан с определенным этапом устройства перехода. Недостаток одного параметра нельзя во всех случаях компенсировать запасом другого.
Тяговое усилие
Тяговое усилие показывает, какую продольную нагрузку установка способна развивать при перемещении бурильной колонны. Этот параметр особенно важен при расширении скважины и протягивании трубопровода.
Чем длиннее переход, больше диаметр расширенной скважины и тяжелее протягиваемая труба, тем выше сопротивление движению. Оно складывается из нескольких факторов: трения бурильной колонны о стенки скважины, сопротивления грунта, массы трубопровода, геометрии трассы и качества очистки канала от выбуренной породы.
Большой номинальный показатель тяги сам по себе не означает, что оборудование можно постоянно эксплуатировать на предельном режиме. Проект обычно предусматривает запас по усилию. Он нужен для прохождения более плотных участков грунта, преодоления локального сопротивления и компенсации других факторов, которые невозможно определить с абсолютной точностью до начала работ.
Толкающее усилие
В характеристиках установки часто отдельно указывают усилие подачи вперед. Оно необходимо во время пилотного бурения, когда буровая головка продвигается по проектной траектории.
Сопротивление движению зависит от типа грунта. В рыхлых песчаных отложениях условия будут одними, в плотных глинах и твердых включениях — другими. При этом чрезмерное давление на инструмент тоже нежелательно. Оно увеличивает нагрузку на бурильную колонну и может затруднять управление траекторией.
Крутящий момент
Если тяговое усилие характеризует продольное воздействие, крутящий момент показывает способность вращателя проворачивать бурильную колонну и установленный на ней инструмент.
Во время пилотного бурения вращение требуется для работы буровой головки и разрушения грунта. При расширении скважины нагрузка возрастает, поскольку диаметр инструмента становится значительно больше. Особенно заметно это при работе в плотных связных грунтах.
Недостаточный крутящий момент может проявляться падением частоты вращения, неравномерной работой инструмента и ростом нагрузки на гидравлическую систему. При сложных условиях оператору приходится снижать скорость проходки, чтобы не превышать допустимые нагрузки.
Крутящий момент необходимо оценивать вместе с диаметром предполагаемых расширителей. Если проект предусматривает несколько последовательных проходов с постепенным увеличением диаметра скважины, требования к вращателю будут отличаться от работ с небольшим конечным диаметром.
Скорость вращения
Частота вращения измеряется количеством оборотов бурильной колонны за определенный промежуток времени. Высокая скорость не всегда означает более быструю проходку.
Режим подбирают с учетом грунта и используемого инструмента. В мягких породах может применяться более высокая частота вращения. В плотных или абразивных грунтах чрезмерное увеличение оборотов способно ускорить износ инструмента без заметного прироста производительности.
Особое значение имеет сочетание частоты вращения и крутящего момента. Установка должна сохранять достаточное усилие не только на холостом ходу, но и под рабочей нагрузкой.
Буровые штанги и их влияние на возможности установки
Бурильная колонна передает на инструмент тяговое усилие и крутящий момент, а также служит каналом для подачи бурового раствора. Ее характеристики напрямую связаны с возможностями всей системы.
Для оценки учитывают:
- наружный диаметр штанги;
- длину одной секции;
- толщину стенки;
- тип резьбового соединения;
- допустимый изгиб;
- предельные нагрузки на растяжение и кручение.
Длинные штанги уменьшают количество соединений на переходе и могут ускорить работу. Однако для их использования требуется соответствующая конструкция установки и достаточная длина рабочего пространства.
Диаметр штанги связан с ее прочностью и пропускной способностью внутреннего канала. Более крупная бурильная колонна способна выдерживать значительные нагрузки, но требует большего радиуса изгиба. Это необходимо учитывать при проектировании входного и выходного участков скважины.
Радиус изгиба
Буровые штанги не могут изгибаться произвольно. У каждого типа колонны существует минимально допустимый радиус изгиба. Если проектная траектория требует слишком резкого изменения направления, возрастает риск повреждения штанги или резьбовых соединений.
Радиус влияет и на глубину перехода. Чем плавнее допустимый изгиб, тем больше пространства может потребоваться для набора необходимой глубины. По этой причине параметры бурильной колонны учитывают еще на стадии построения профиля скважины.
Производительность системы бурового раствора
Буровой раствор выполняет сразу несколько задач. Он помогает разрушать и выносить грунт, снижает трение, охлаждает инструмент и поддерживает устойчивость стенок скважины.
Для его подачи используются насосы, характеристики которых должны соответствовать условиям работы. Оценивают расход и давление. Эти параметры особенно важны на длинных переходах, где раствор проходит значительное расстояние по внутреннему каналу бурильной колонны.
Недостаточный расход ухудшает вынос разрушенного грунта. Частицы начинают накапливаться в скважине, увеличивая сопротивление вращению и протяжке. Избыточная подача тоже может создавать проблемы, особенно если геологические условия повышают риск выхода раствора на поверхность.
При увеличении диаметра расширителя объем разрушаемого грунта растет. Вместе с ним повышаются требования к циркуляции раствора, системе его приготовления и оборудованию для очистки.
Скорость перемещения каретки
Каретка перемещает бурильную колонну вперед и назад. Скорость ее движения влияет на темп выполнения операций, но ориентироваться только на максимальное значение нельзя.
Во время пилотного бурения скорость подачи согласуют с частотой вращения и способностью инструмента разрушать грунт. При слишком быстром продвижении возрастает нагрузка на буровую головку и штанги.
При обратном ходе каретки важна возможность поддерживать стабильное движение при высоком сопротивлении. Особенно это заметно во время расширения скважины и протягивания трубы.
Фактическая рабочая скорость почти всегда ниже паспортного максимума, поскольку определяется грунтом, состоянием инструмента и нагрузкой на оборудование.
Диаметр будущего трубопровода
Размер прокладываемой трубы напрямую влияет на требования к буровой установке. Скважина должна иметь больший диаметр, чем сам трубопровод, чтобы обеспечить пространство для протягивания и циркуляции бурового раствора.
Чем крупнее труба, тем больше диаметр конечного расширителя. Одновременно растут сопротивление грунта, крутящий момент на инструменте и усилие, необходимое для протяжки.
Для больших диаметров скважину обычно расширяют поэтапно. Вместо одного крупного инструмента применяют несколько расширителей, последовательно увеличивая проход. Такая технология позволяет контролировать нагрузку и облегчает удаление разрушенной породы.
Здесь характеристики установки рассматриваются совместно. Запас тяги при недостаточном крутящем моменте не решит проблему вращения крупного расширителя, а мощный вращатель не компенсирует недостаточное усилие при протягивании тяжелого трубопровода.
Длина перехода
По мере увеличения длины бурения растут суммарное трение, масса бурильной колонны и гидравлические потери при подаче раствора. Установка должна не только создать требуемое усилие возле точки входа, но и передать его через всю колонну.
На длинных переходах возрастает роль состояния резьбовых соединений. Любое повреждение или чрезмерный износ увеличивает риск отказа в скважине, где доступ к колонне ограничен.
Также требуется учитывать объем штанг, который необходимо разместить на площадке, и скорость их последовательного наращивания. Производительность работ определяется не одной машиной, а организацией всего технологического процесса.
Геологические условия
Одинаковая установка может показывать совершенно разную производительность на двух объектах с одинаковой длиной перехода. Причиной становится состав грунта.
Песок, глина, супесь, гравий, валуны и скальные породы создают разные условия для инструмента. Отличаются способы разрушения грунта, требования к раствору и величина рабочих нагрузок.
Особенно сложными бывают неоднородные разрезы, где мягкие слои чередуются с твердыми включениями. При переходе из одного слоя в другой резко меняется сопротивление инструменту. Установка должна иметь достаточный резерв по тяге и крутящему моменту, а оператор — возможность корректировать режим работы.
Предварительные инженерно-геологические исследования позволяют определить ожидаемые условия, но полностью исключить локальные неоднородности невозможно.
Масса и устойчивость установки
Тяга и крутящий момент должны восприниматься самой машиной и системой ее закрепления. Если установка развивает значительные усилия, но недостаточно надежно зафиксирована на площадке, часть энергии будет расходоваться на ее смещение.
Масса оборудования, конструкция анкеров и состояние основания влияют на устойчивость при бурении. На слабых или переувлажненных грунтах может потребоваться дополнительная подготовка рабочей площадки.
Размеры техники также имеют значение. В городской застройке, возле существующих коммуникаций или на узких полосах отвода пространство часто ограничено. Более крупная установка может обладать подходящими силовыми характеристиками, но ее размещение потребует серьезной подготовки участка.
Рабочий угол входа
Геометрия установки определяет диапазон углов, под которыми бурильная колонна может входить в грунт. От этого зависит начальная часть траектории.
Слишком крутой вход сокращает расстояние, необходимое для достижения глубины, но увеличивает изгиб колонны. Пологий угол облегчает формирование плавной траектории, однако требует более длинной площадки.
При выборе схемы учитывают глубину заложения трубопровода, расположение существующих коммуникаций и допустимый радиус изгиба будущей трубы. Особенно важен этот параметр при прокладке полиэтиленовых и стальных труб большого диаметра.
Запас характеристик и реальные рабочие режимы
Проектирование ГНБ не строится на совпадении расчетной нагрузки с максимальным паспортным параметром установки. Работа постоянно на пределе снижает возможность реагировать на изменение геологических условий и увеличивает нагрузку на оборудование.
Запас особенно важен по нескольким показателям:
- тяговому усилию;
- крутящему моменту;
- пропускной способности системы бурового раствора;
- допустимым нагрузкам на бурильные штанги.
Его величина зависит от сложности проекта и достоверности исходных данных. Чем менее однородны грунты и чем длиннее переход, тем важнее учитывать возможные отклонения от расчетных условий.
Почему параметры установки рассматривают как единую систему
При прокладке трубопровода методом ГНБ нельзя выделить одну характеристику, которая определяла бы возможности оборудования. Тяговое усилие влияет на протяжку, крутящий момент — на работу бурового инструмента, штанги передают эти нагрузки, а буровой раствор обеспечивает очистку и стабилизацию скважины.
Даже правильно подобранная по тяговому классу машина может оказаться неудобной для проекта, если длина штанг не соответствует размерам площадки или насос не обеспечивает требуемую циркуляцию раствора. Аналогично высокая производительность насосной системы не даст нужного результата при недостаточном крутящем моменте на расширителе.
По этой причине параметры техники сопоставляют с проектом комплексно: учитывают длину и профиль перехода, наружный диаметр трубопровода, свойства трубы, геологический разрез, предполагаемую последовательность расширения и условия размещения оборудования.
Что оценивают перед началом работ
Перед мобилизацией техники важно проверить не только паспортные характеристики, но и фактическое состояние оборудования. Износ вращателя, гидравлических компонентов или бурильных штанг способен заметно снизить доступный рабочий ресурс.
Обычно контролируют состояние резьбовых соединений, утечки гидравлической жидкости, работу зажимов, показатели насосной системы, исправность измерительных приборов и состояние бурового инструмента. Для штанг особенно важны следы деформации, трещины и износ резьбы.
Такой контроль позволяет отличать номинальные возможности установки от тех характеристик, которыми техника реально располагает на объекте.
Итог
При выборе буровой установки для прокладки трубопровода методом ГНБ важно оценивать не отдельную паспортную цифру, а сочетание технических параметров. Ключевую роль играют тяговое и толкающее усилие, крутящий момент, скорость вращения, характеристики бурильных штанг и возможности системы подачи бурового раствора.
Эти показатели должны соответствовать длине перехода, диаметру трубы, геометрии трассы и геологическим условиям. Дополнительно учитываются размеры рабочей площадки, устойчивость машины, допустимый угол входа и техническое состояние оборудования.
Грамотно подобранная установка работает не на предельных значениях, а с необходимым запасом по основным нагрузкам. Это позволяет поддерживать стабильный режим бурения, расширения и протяжки даже при локальном изменении грунта или росте сопротивления в скважине.
