Тёплый пол на деревянном основании чаще всего делают в домах с балочными перекрытиями, старыми дощатыми полами или черновым настилом из фанеры и ОСБ. Основная задача в таких условиях — встроить систему обогрева в существующую конструкцию так, чтобы не перегрузить перекрытия, сохранить стабильность основания и не создать проблем с деформацией древесины. В этой статье рассматривается практический вопрос: как выбрать и реализовать подходящую схему тёплого пола по деревянному основанию без капитальной переделки пола.
Условия применимости
Перед выбором конструкции важно оценить, подходит ли деревянное основание для тёплого пола в принципе.
Когда технология применима
Тёплый пол по дереву обычно реализуют, если:
- перекрытия выполнены по лагам или балкам;
- настил собран из досок, фанеры, ОСП;
- нет возможности заливать толстую бетонную стяжку;
- перекрытие рассчитано на ограниченную нагрузку;
- помещение отапливаемое и не промерзает зимой.
В таких условиях используют «сухие» или облегчённые системы.
Когда лучше отказаться
Технология плохо подходит, если:
- лаги подгнили или имеют сильные прогибы;
- основание нестабильно и «играет» под нагрузкой;
- помещение не отапливается постоянно;
- есть признаки постоянной сырости;
- перекрытие не имеет достаточной жёсткости.
В этих случаях сначала решают проблему основания, а потом возвращаются к вопросу обогрева.
Выбор принципиальной схемы тёплого пола
На деревянных перекрытиях применяют три устойчивых варианта.
Вариант 1. Водяной тёплый пол по сухой системе
Используется система с каналами под трубы и теплоотражающими пластинами. Трубы укладываются в пазы без заливки бетона.
Особенности:
- минимальная нагрузка;
- быстрый монтаж;
- возможность ремонта;
- невысокая тепловая инерция.
Подходит для постоянного отопления и больших помещений.
Вариант 2. Водяной пол с тонкой выравнивающей заливкой
Трубы укладываются по сухой системе, сверху наносится тонкий слой выравнивающей смеси или жёстких листов.
Особенности:
- более ровная поверхность;
- лучшее распределение тепла;
- увеличенная нагрузка;
- усложнённый ремонт.
Используется, если требуется плитка или жёсткое покрытие.
Вариант 3. Электрический тёплый пол
Применяют кабельные маты или плёночные системы.
Особенности:
- простота монтажа;
- не требует коллекторов;
- подходит для локального подогрева;
- выше эксплуатационные затраты.
Чаще используют как дополнительный источник тепла.
Подготовка деревянного основания
Независимо от выбранной схемы, сначала приводят основание в стабильное состояние.
Проверка лаг и настила
На практике начинают с оценки жёсткости:
- лаги не должны прогибаться при ходьбе;
- шаг лаг — равномерный;
- соединения настила плотные;
- скрипящие элементы закреплены.
Ослабленные участки усиливают дополнительными брусками или крепежом.
Выравнивание поверхности
Поверхность должна быть ровной:
- перепады убирают шлифовкой или подкладками;
- щели заделывают;
- выступающие крепления утапливают.
Для дальнейших слоёв важна стабильная плоскость.
Защита древесины
Перед монтажом систему укладывают только на обработанное основание:
- антисептическая пропитка;
- просушивание;
- удаление пыли.
Это снижает риск биологических повреждений в закрытой конструкции.
Последовательность устройства водяного тёплого пола по сухой системе
Ниже приведена логика сборки наиболее распространённого варианта — водяного пола без стяжки.
Шаг 1. Укладка теплоизоляционного слоя
Сначала создают теплоотражающий барьер.
Обычно используют:
- плитный утеплитель;
- фольгированные подложки;
- комбинированные панели.
Назначение слоя — направить тепло вверх, а не в перекрытие.
Утеплитель укладывают плотно, без зазоров.
Шаг 2. Монтаж распределяющих панелей или направляющих
Далее формируют каналы для труб.
Возможны два варианта:
- готовые модульные панели;
- деревянные рейки с зазорами.
Между элементами оставляют пазы под трубы по выбранной схеме укладки.
Шаг между каналами подбирают равномерный.
Шаг 3. Укладка теплоотражающих пластин
В пазы вставляют металлические пластины.
Их задача:
- равномерно распределять тепло;
- уменьшать локальные перегревы;
- ускорять нагрев поверхности.
Пластины фиксируют так, чтобы они не смещались при монтаже труб.

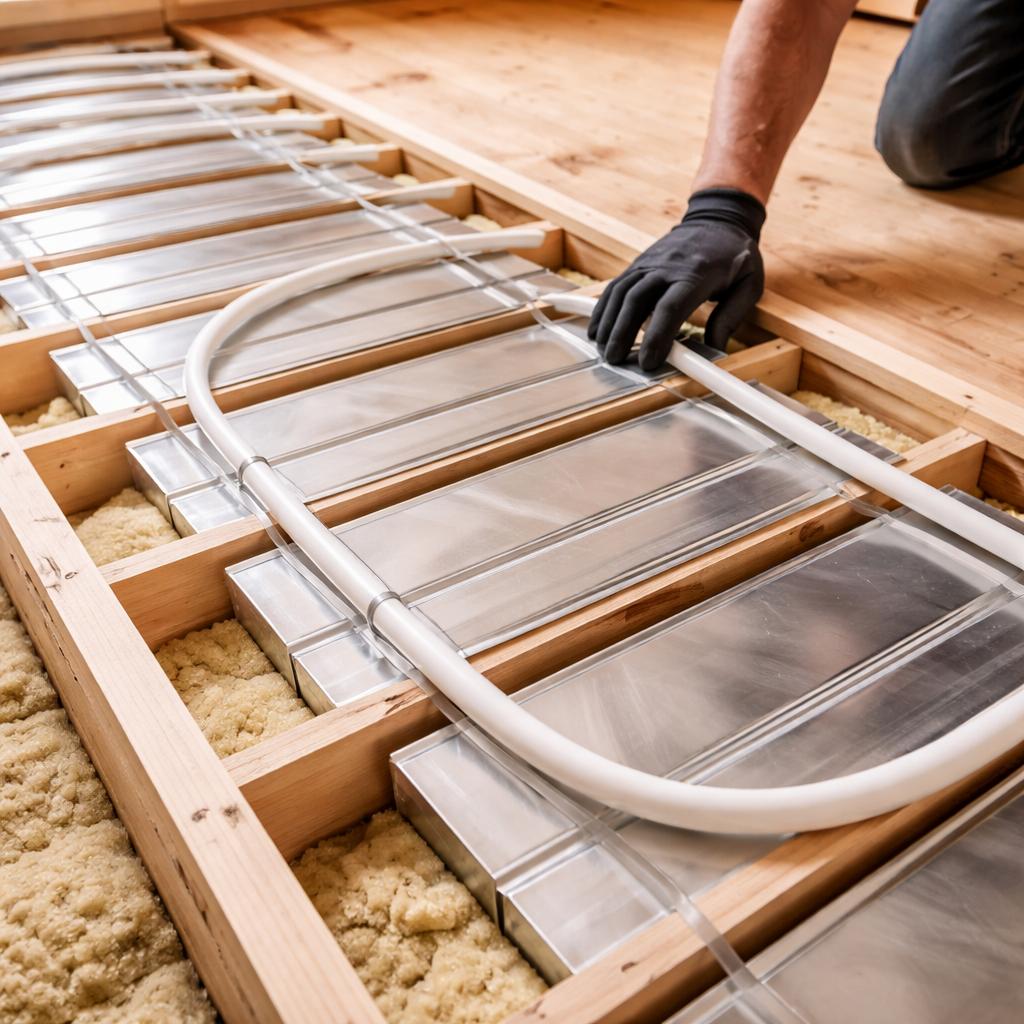

Шаг 4. Монтаж труб отопления
Трубы укладывают в подготовленные каналы.
На практике используют:
- спиральную схему;
- змейку;
- комбинированные контуры.
Трубу вдавливают в пластины до плотной посадки.
Изломов и резких перегибов избегают.
Шаг 5. Проверка целостности системы
До закрытия конструкции выполняют пробную проверку:
- визуальный осмотр соединений;
- заполнение системы;
- контроль давления;
- наблюдение за утечками.
Это позволяет выявить дефекты на доступной стадии.
Шаг 6. Укладка разделительного слоя
Поверх труб настилают защитный слой:
- плотная подложка;
- тонкая фанера;
- ГВЛ;
- специальные листы.
Слой предотвращает передачу нагрузки напрямую на трубы.
Элементы укладывают со смещением швов.
Шаг 7. Монтаж чистового покрытия
После подготовки основания укладывают финишный пол:
- ламинат;
- инженерную доску;
- кварцвинил;
- плитку (по жёсткому основанию).
Покрытие выбирают с учётом совместимости с подогревом.
Особенности монтажа электрического тёплого пола по дереву
Если применяется электрическая система, логика упрощается.
Базовая схема
Последовательность обычно следующая:
- Жёсткое выравнивающее основание.
- Теплоизоляция.
- Отражающая подложка.
- Нагревательный элемент.
- Защитный слой.
- Напольное покрытие.
Главный принцип — изоляция нагревателя от прямого контакта с древесиной.
Защитные прослойки
Между кабелем и деревом всегда предусматривают негорючий слой:
- листовые материалы;
- армированная прослойка;
- тонкие выравнивающие панели.
Это снижает локальный нагрев древесины.
Типичные ошибки
При устройстве тёплого пола по дереву чаще всего встречаются одни и те же проблемы.
Отсутствие жёсткости основания
Если пол «играет», система быстро теряет стабильность:
- появляются скрипы;
- разрушаются соединения;
- повреждаются трубы.
Жёсткость всегда обеспечивают заранее.
Игнорирование теплоизоляции
Без утеплителя значительная часть энергии уходит вниз.
Результат:
- слабый нагрев помещения;
- повышенные затраты;
- неравномерная температура.
Жёсткое крепление труб
Фиксация без компенсации расширения приводит к:
- трению;
- микроповреждениям;
- шумам при нагреве.
Трубы должны иметь минимальную свободу движения в канале.
Укладка неподходящего покрытия
Некоторые материалы плохо передают тепло или деформируются.
Проблемы проявляются в виде:
- вздутия;
- расслоения;
- локального перегрева.
Совместимость покрытия проверяют заранее.
Пропуск промежуточных слоёв
Отказ от защитных и распределяющих слоёв упрощает монтаж, но снижает ресурс системы.
В итоге нагрузка концентрируется на отдельных участках.
Ограничения и когда инструкция не подходит
Описанная схема не является универсальной.
Ограничения технологии
Метод имеет ряд объективных ограничений:
- меньшая теплоёмкость по сравнению со стяжкой;
- более высокая чувствительность к монтажу;
- зависимость от качества основания;
- ограниченная мощность системы.
Такие полы быстрее нагреваются, но и быстрее остывают.
Когда лучше выбрать другой вариант
Стоит рассмотреть альтернативы, если:
- требуется основное отопление большого дома;
- планируется тяжёлая плитка по всей площади;
- перекрытия допускают бетонную стяжку;
- необходима максимальная тепловая инерция.
В этих случаях более эффективны классические бетонные системы.
Итог
Монтаж тёплого пола на деревянное основание возможен без демонтажа перекрытий, если использовать сухие или облегчённые конструкции. Практически задача сводится к трём ключевым действиям: обеспечить жёсткость основания, правильно распределить тепло и изолировать нагревательные элементы от древесины. При соблюдении этой логики система работает стабильно, не перегружает перекрытие и сохраняет ресурс на протяжении многих лет.
