Вопрос «заземлена ли ванна» кажется простым, но по одному наличию провода возле корпуса ответить на него нельзя. В ванной комнате безопасность обеспечивается не отдельным проводом как таковым, а системой защитных соединений, которая должна уменьшать опасную разность потенциалов между металлическими частями, доступными человеку одновременно.
Для металлической ванны важнее выяснить не только, прикручен ли к ней какой-либо проводник, но и куда этот проводник подключён, сохраняется ли электрическая непрерывность соединения и является ли он частью предусмотренной системы защиты. В действующем ГОСТ Р 50571.7.701-2024 для помещений с ванной или душем отдельно рассматриваются защитное заземление и уравнивание потенциалов; стандарт действует с 1 августа 2024 года и заменил редакцию 2013 года.
Что обычно называют «заземлением ванны»
В бытовой речи заземлением часто называют любой жёлто-зелёный провод, соединённый с металлической ванной. С электротехнической точки зрения картина сложнее.
Заземление предназначено для связи определённых проводящих частей с системой защитного заземления здания. Уравнивание потенциалов решает несколько другую задачу: оно электрически связывает доступные проводящие части так, чтобы между ними не возникала опасная разность напряжений.
Это особенно важно в ванной комнате. Человек может одновременно прикоснуться к ванне, смесителю, металлическому трубопроводу, полотенцесушителю или корпусу электроприбора. Влажная кожа имеет меньшее электрическое сопротивление, поэтому последствия неисправности электроустановки могут оказаться значительно опаснее, чем в обычной сухой комнате.
Действующий стандарт предусматривает защитное уравнивание потенциалов проводящих частей помещения с ванной или душем. В систему могут входить металлические части инженерных систем и открытые проводящие части электрооборудования.
Поэтому правильнее задавать вопрос не только «есть ли заземление на ванне», а «включена ли ванна и другие необходимые проводящие части в исправную систему защитного уравнивания потенциалов».
Можно ли определить наличие защиты по внешнему виду
Частично — да. Визуальный осмотр позволяет обнаружить некоторые признаки правильного или явно сомнительного подключения. Но он не подтверждает электрическую исправность системы.
На стальной или чугунной ванне может быть предусмотрен металлический контактный элемент: выступ, пластина, болт, клемма или специальное место для присоединения проводника. К нему может подходить защитный провод.
При осмотре без разборки электрооборудования можно обратить внимание на несколько признаков:
- есть ли вообще проводник, присоединённый к металлической части ванны;
- не оборван ли он и не висит ли свободно;
- надёжно ли выглядит механическое соединение;
- нет ли сильной ржавчины и разрушения в месте контакта;
- уходит ли провод в сторону электротехнической коробки или системы защитных проводников;
- не подключён ли он очевидным образом к случайной водопроводной трубе, радиатору или другой неподходящей детали.
Чаще для защитных проводников применяется жёлто-зелёная изоляция. Однако цвет сам по себе ничего не доказывает. Провод нужного цвета может оказаться оборванным в стене, отсоединённым после ремонта или подключённым совсем не туда, куда требуется.
Аналогично отсутствие видимой проводки возле борта ванны ещё не всегда позволяет сделать окончательный вывод. Соединение может находиться снизу, за декоративным экраном или в другой доступной для обслуживания зоне.
Почему наличие провода ещё не означает, что ванна защищена
Главная ошибка при такой проверке — считать сам факт присоединения провода достаточным доказательством.
Представим, что от металлического корпуса действительно идёт жёлто-зелёный проводник. Визуально всё выглядит правильно. Но остаются вопросы:
- куда приходит его противоположный конец;
- не повреждён ли провод внутри стены или короба;
- сохранён ли электрический контакт в соединениях;
- не удалили ли часть системы при предыдущем ремонте;
- связан ли проводник с защитной системой здания;
- соответствует ли сама схема электроснабжения тому способу подключения, который здесь применён.
Если ответов нет, определить качество защиты только глазами нельзя.
Особенно характерна такая ситуация после ремонта. Старую ванну демонтируют вместе с проводником, затем устанавливают новую и возвращают провод «на место». При этом никто не проверяет, что происходило с другой частью цепи. В результате внешне защитное соединение присутствует, а электрически цепь может быть разорвана.
Куда не должна быть «заземлена» ванна случайным способом
До сих пор встречаются квартиры, где к металлической ванне протянут провод и закреплён на водопроводной трубе, полотенцесушителе или другом металлическом элементе здания. Иногда такое решение объясняют тем, что «труба всё равно уходит в землю».
Считать такое подключение нормальным защитным заземлением нельзя.
Современные инженерные системы содержат пластиковые участки, изолирующие вставки, счётчики, фильтры, гибкие соединения и другие элементы, которые способны нарушить электрическую непрерывность металлического трубопровода. Даже полностью металлическая труба не становится от этого автоматически разрешённым защитным проводником.
Более того, неправильное присоединение способно привести к появлению опасного потенциала на инженерных коммуникациях в другом помещении или квартире.
Не следует самостоятельно подключать ванну к:
- водопроводному стояку;
- трубе отопления;
- полотенцесушителю;
- канализационной трубе;
- рабочему нулевому проводнику;
- случайной металлической конструкции;
- контакту розетки без понимания всей схемы защитного проводника.
Система уравнивания потенциалов действительно может объединять металлические инженерные коммуникации, но делается это не путём произвольного соединения ванны с ближайшей трубой. У системы есть определённая структура и связь с защитной системой электроустановки здания.
Что представляет собой система уравнивания потенциалов
Задача такой системы — сделать одновременно доступные проводящие части электрически связанными и тем самым уменьшить возможную разность потенциалов между ними.
В ванной комнате это может касаться металлических частей:
- водоснабжения;
- отопления;
- водоотведения, если они способны вносить потенциал;
- стационарного электрооборудования;
- других проводящих элементов, которые по своему назначению должны входить в защитную систему.
Действующая редакция ГОСТ Р 50571.7.701-2024 указывает, что система защитного уравнивания потенциалов в помещении с ванной или душем должна объединять соответствующие открытые и сторонние проводящие части. Защитное заземление электрооборудования при этом является отдельной составляющей общей защиты от поражения электрическим током.
Это объясняет, почему попытка найти один «заземляющий провод ванны» не всегда даёт полное представление о безопасности помещения.
Что такое сторонняя проводящая часть
Это металлический объект, который сам не относится к электрической установке, но способен в определённых условиях вносить электрический потенциал.
Типичный пример — металлический трубопровод, приходящий в помещение извне.
С металлической ванной ситуация оценивается вместе с её конструкцией, соединениями и окружающими инженерными системами. Не следует исходить из упрощённого правила «всё металлическое обязательно подключить отдельным проводом куда-нибудь на землю». Важно понимать назначение конкретного соединения и общую схему защиты помещения.

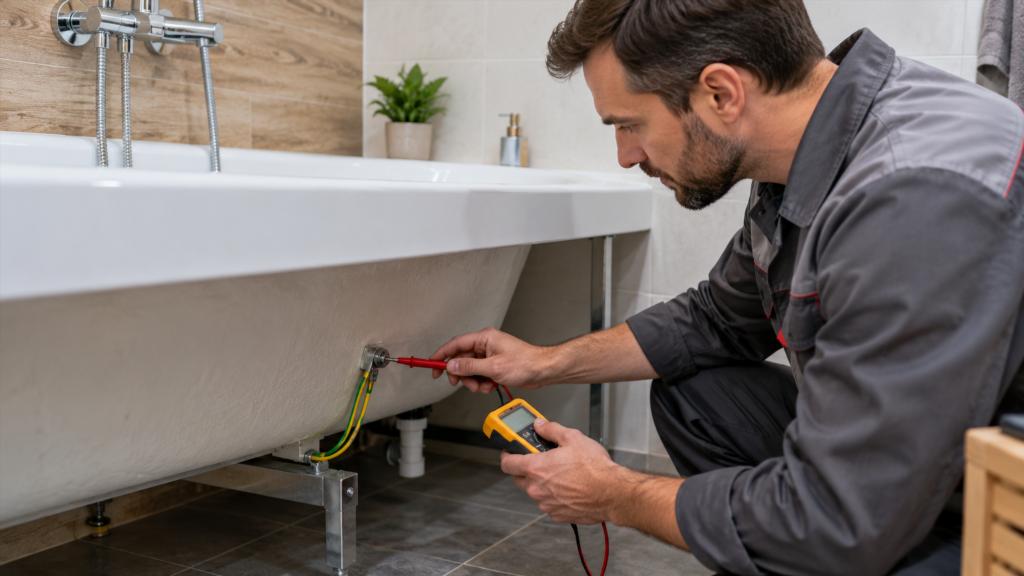

Как действительно проверяют защитное соединение ванны
Надёжная проверка не ограничивается поиском провода. Электрик оценивает всю цепь защитного соединения.
Обычно профессиональная диагностика включает визуальную проверку соединений и электрические измерения. Специалист устанавливает, имеется ли непрерывная защитная связь между соответствующими металлическими частями, шиной уравнивания потенциалов и защитным проводником электроустановки.
Проверяют состояние контактных соединений, правильность схемы, наличие PE-проводников и соответствие выполненного решения существующей системе электроснабжения.
Ключевой смысл проверки — подтвердить электрическую непрерывность, а не просто увидеть провод.
Почему измерение обычным мультиметром не всегда даёт ответ
На первый взгляд кажется, что достаточно измерить сопротивление между ванной и «землёй». Проблема заключается в том, что сначала необходимо точно знать, какую точку считать правильной частью защитной системы.
Если в качестве второго контакта случайно выбрать водопровод, батарею или сомнительный контакт розетки, полученное число может не иметь нужного диагностического смысла.
Кроме того, при ошибках в электропроводке между доступными металлическими частями может присутствовать напряжение. Работа с измерительными щупами в ванной комнате без понимания схемы создаёт дополнительный риск.
По этой причине самостоятельные измерения на действующей электроустановке не стоит использовать как способ проверки безопасности ванны.
Какие способы проверки ненадёжны
Существует несколько распространённых «домашних тестов», результаты которых могут вводить в заблуждение.
Проверка индикаторной отвёрткой
Если индикатор не реагирует на ванну, это не доказывает наличие исправного защитного соединения. Если реагирует, ситуация тем более требует профессиональной диагностики.
Индикаторная отвёртка предназначена совсем не для проверки качества системы уравнивания потенциалов.
Измерение между ванной и водопроводной трубой
Такой тест не показывает, подключена ли ванна к PE-системе. Труба сама может иметь неизвестный электрический потенциал или быть отделена пластиковым участком от остальных металлических коммуникаций.
Проверка «лампочкой»
Соединять доступные металлические части ванной с электрической сетью через лампу, контрольку или самодельные устройства опасно. Такой способ способен привести к поражению током и повреждению электрооборудования.
Ориентация только на цвет провода
Жёлто-зелёная оболочка — лишь маркировка. Исправность цепи определяется электрическим соединением, а не внешним видом изоляции.
Что делать, если ванна металлическая, но провода не видно
Отсутствие заметного проводника — основание внимательнее проверить устройство ванной комнаты, но не повод самостоятельно тянуть провод к ближайшей трубе.
Сначала имеет смысл установить историю помещения. В новой квартире может существовать предусмотренная проектом система уравнивания потенциалов со скрытыми соединениями. В старом доме конструкция электросети может принципиально отличаться.
Особенно важна профессиональная проверка, если:
- ванна стальная или чугунная;
- недавно проводился капитальный ремонт;
- заменялись металлические трубы на пластиковые;
- менялся электрический щит;
- устанавливался водонагреватель;
- переносились розетки;
- менялась электропроводка ванной комнаты;
- старый защитный провод был удалён во время отделочных работ;
- периодически ощущается покалывание при прикосновении к ванне или смесителю.
Последний признак нельзя считать обычным статическим электричеством без проверки. Если металлическая ванна, смеситель или другие доступные части ощутимо «щиплют» током, использование электрооборудования ванной стоит прекратить до выяснения причины специалистом.
А нужно ли заземление акриловой ванны
Акриловый корпус сам по себе не является металлической проводящей оболочкой, поэтому вопрос нельзя рассматривать точно так же, как для стальной или чугунной ванны.
Однако акриловая ванна может иметь металлическую раму, опоры, гидромассажное оборудование, насос, нагреватель и другие элементы.
Здесь оценивают уже не название материала ванны, а конкретные проводящие части и электрооборудование. Наличие металлического каркаса само по себе не означает, что к нему следует произвольно подключить защитный провод. Его роль определяется конструкцией изделия и системой электробезопасности помещения.
Если установлено электрическое оборудование, оно должно иметь предусмотренную изготовителем и проектом защиту, а сама ванная комната — соответствующие защитные меры.
Как связаны заземление ванны и УЗО
Наличие устройства защитного отключения не является доказательством того, что ванна правильно включена в систему уравнивания потенциалов.
УЗО и защитные проводники решают связанные, но разные задачи.
УЗО контролирует дифференциальный ток и отключает питание при определённых аварийных условиях. Защитное уравнивание потенциалов уменьшает опасную разность напряжений между доступными проводящими частями.
Действующий ГОСТ для помещений с ванной или душем предусматривает применение защитных мер в комплексе и устанавливает требования к устройствам дифференциального тока для соответствующих цепей.
Поэтому рассуждение «у меня стоит УЗО, значит ванну заземлять и проверять ничего не нужно» неверно. Столь же неправильно считать, что один провод на корпусе ванны способен заменить исправное УЗО и нормальную защиту электропроводки.
Что особенно важно проверить после ремонта
Ремонт ванной часто затрагивает сразу несколько систем: водопровод, канализацию, отопление, электропроводку и отделку. Из-за этого прежняя система уравнивания потенциалов может измениться даже тогда, когда электрики непосредственно ванну не трогали.
Например, металлический водопровод заменили пластиком, старый провод оказался за облицовкой, контактную точку закрыли экраном, клемму демонтировали вместе со старой ванной или защитный провод обрезали как «лишний».
После серьёзной реконструкции желательно оценивать систему целиком, а не пытаться восстановить старое соединение по фотографии или оставшемуся куску провода.
Особенно подозрительны ситуации, когда из стены выходит одиночный жёлто-зелёный провод и никто не знает, куда подключён его второй конец. Присоединить его к новой ванне и считать работу завершённой недостаточно.
Какой вывод можно сделать самостоятельно
Без электрических измерений можно определить только видимые признаки.
Если у металлической ванны имеется целый защитный проводник, подключённый к предусмотренной контактной точке, а соединение выглядит исправным, это хороший признак. Но он не подтверждает, что провод действительно связан с рабочей системой уравнивания потенциалов.
Если провод отсутствует, оборван, сильно окислен, подключён к случайной трубе или происхождение его неизвестно, считать защиту подтверждённой нельзя.
Надёжный ответ на вопрос, заземлена ли ванна, получают только после проверки всей электрической цепи защитного соединения. Для этого необходимо установить, куда приходит проводник, проверить его непрерывность, состояние контактов и связь с системой защитного уравнивания потенциалов и PE здания.
Главное правило здесь простое: наличие провода можно увидеть самостоятельно, а исправность защитного соединения необходимо подтверждать измерениями. Самодельные проверки через розетку, трубы, лампу или другие доступные металлические части не заменяют такую диагностику и могут сами создать опасную ситуацию.
