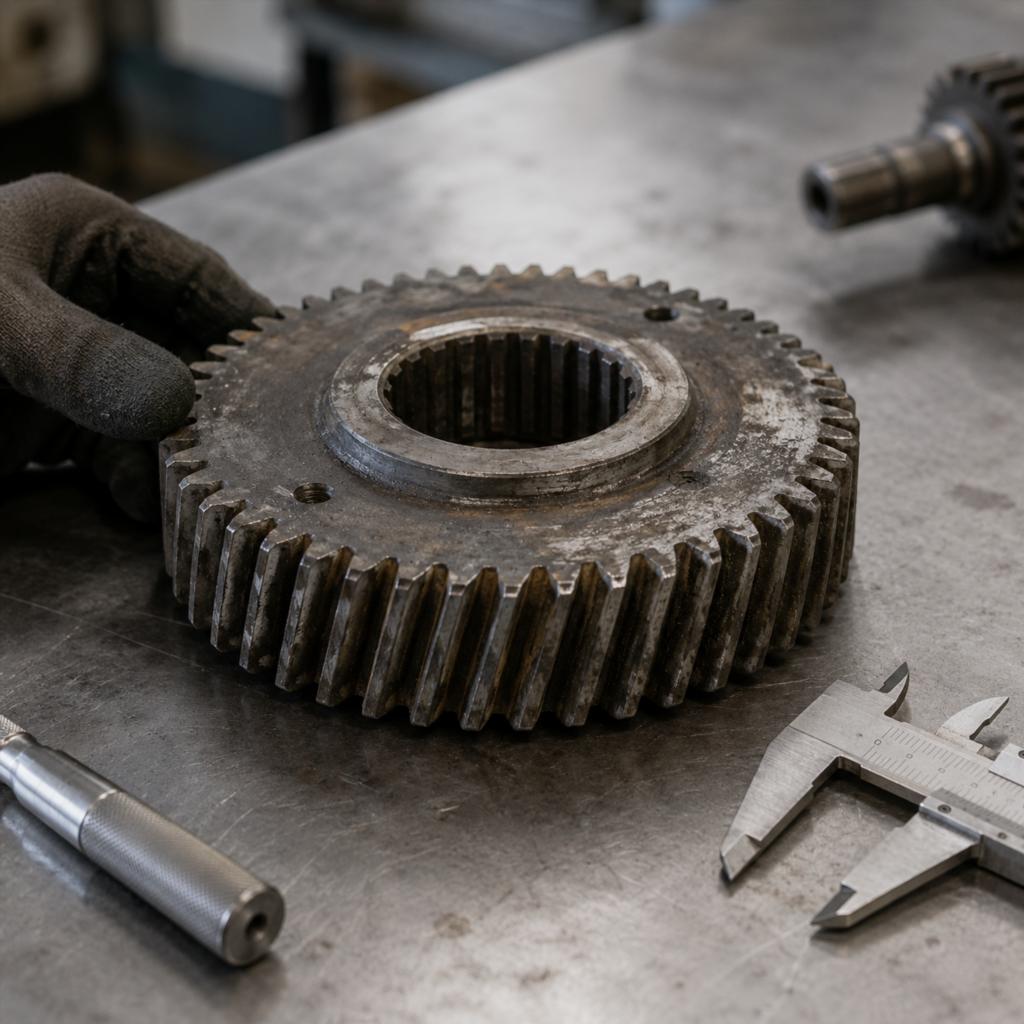

Изношенная или повреждённая шестерня может стать основой для изготовления новой детали, если оригинальная запчасть недоступна, а рабочие чертежи не сохранились. Однако перед демонтажем необходимо зафиксировать положение шестерни в механизме, состояние зубьев, способ крепления и характер контакта с ответным колесом. Эти сведения помогают восстановить исходные параметры детали и установить причину её повреждения.
При передаче старой шестерни, в такие производства как https://zub-x.ru/, важно сохранить образец без дополнительной шлифовки, зачистки зубьев и других вмешательств, способных изменить поверхность. Следы износа, задиры, трещины и зоны перегрева содержат информацию о работе зубчатой передачи, поэтому удалять их до обследования не следует.
Подготовка включает аккуратный демонтаж, умеренную очистку, фотографирование повреждений и сбор сведений об условиях эксплуатации. Одновременно проверяют ответную шестерню, вал, подшипники и посадочные места, поскольку изготовление точной копии не устранит неисправность, если её причиной стали перекос, недостаточная смазка или износ других элементов узла.
Почему образец нельзя просто измерить и скопировать
Размеры шестерни меняются в процессе эксплуатации. Рабочие поверхности зубьев постепенно истончаются, посадочное отверстие может получить выработку, а торцы — следы трения. После перегрева, ударной нагрузки или заклинивания возможна деформация ступицы и зубчатого венца.
Если изготовить новую деталь по фактическим размерам старой, в конструкцию будут перенесены накопленные отклонения. Такая шестерня может получить неправильный профиль зубьев, увеличенный боковой зазор или неточную посадку на вал.
Особенно трудно оценить первоначальную форму при неравномерном износе. Одна сторона зуба иногда сохраняется лучше другой, а зона контакта занимает только часть ширины венца. Это может указывать не только на длительную работу, но и на перекос валов, смещение подшипников или нарушение регулировки передачи.
Подготовка образца нужна для решения нескольких задач:
- сохранения следов работы зубчатой пары;
- определения исходного положения детали;
- отделения нормального износа от аварийных повреждений;
- восстановления номинальных размеров;
- проверки материала и твёрдости;
- поиска причины поломки.
Шестерню рассматривают не отдельно, а как часть механизма. Её параметры связаны с валом, подшипниками, ответным колесом, корпусом и системой смазки.
Что зафиксировать до демонтажа
До снятия шестерни желательно сфотографировать узел с разных сторон. На снимках должны быть видны положение ступицы, направление зубьев, крепёж, дистанционные кольца, шайбы и стопорные элементы.
Если деталь устанавливается только в одном положении, на корпусе и ступице можно нанести временные метки. Они помогут восстановить ориентацию при обследовании и последующей сборке.
Также следует записать:
- направление вращения;
- положение шестерни на валу;
- способ фиксации;
- расположение шпонки или шлицев;
- осевое положение относительно ответного колеса;
- наличие прокладок и регулировочных колец;
- характер обнаруженного шума или вибрации;
- температуру узла перед остановкой;
- состояние смазки.
Не стоит полагаться только на память механика. При длительном ремонте часть деталей может быть перемещена, а порядок сборки — утрачен.
Почему важно сохранить положение зубчатой пары
По расположению пятна контакта можно оценить, как взаимодействовали зубья. Если нагрузка распределялась по всей ширине венца, след контакта будет относительно равномерным. Узкая полоса у края зуба указывает на перекос или осевое смещение.
После демонтажа эта информация частично теряется. Фотографии и отметки помогают сопоставить повреждения шестерни с положением ответного колеса.
Как правильно демонтировать шестерню
Демонтаж не должен добавлять повреждения, которых не было во время работы. Удары молотком по зубчатому венцу, нагрев открытым пламенем и попытки снять деталь перекосом могут деформировать ступицу или отколоть зубья.
Способ снятия выбирают с учётом конструкции соединения. Для посадки с натягом применяют съёмник, пресс или контролируемый нагрев. Если шестерня установлена на шпонке, перед снятием проверяют наличие стопорных винтов, колец и осевых фиксаторов.
Усилие необходимо прикладывать к прочным участкам ступицы, а не к зубьям. Даже если старая деталь уже не будет использоваться, дополнительные сколы затруднят восстановление профиля.
При демонтаже важно сохранить:
- шпонку;
- стопорные кольца;
- дистанционные втулки;
- шайбы;
- крепёж;
- фрагменты разрушенных зубьев.
Мелкие элементы помогают определить размеры пазов, способ установки и осевую фиксацию. Отколовшиеся части зубьев могут содержать неповреждённые участки профиля.
Нужно ли очищать старую шестерню
Образец необходимо очистить от рыхлой грязи, избытка смазки и металлической стружки, но не следует шлифовать или стачивать повреждённые поверхности. Агрессивная очистка способна удалить следы контакта, зоны задиров и признаки перегрева.
Подходят мягкие способы:
- удаление загрязнений ветошью;
- промывка подходящим обезжиривающим составом;
- очистка мягкой щёткой;
- продувка каналов сжатым воздухом;
- аккуратное удаление рыхлой коррозии.
Не следует использовать абразивный круг, грубую металлическую щётку или пескоструйную обработку до проведения осмотра. Такие методы изменяют поверхность и скрывают характер износа.
Какие следы нельзя удалять
Наиболее информативными могут быть:
- блестящие зоны контакта;
- задиры;
- цвета побежалости после перегрева;
- усталостные трещины;
- вмятины;
- следы абразивного износа;
- отпечатки ответных зубьев;
- металлический налёт;
- остатки смазки с частицами износа.
Если на поверхности есть стружка или крупные частицы, их стоит собрать отдельно. По форме и составу загрязнений иногда удаётся определить источник разрушения.
Как описать состояние зубьев
Осмотр лучше проводить при хорошем рассеянном освещении. Шестерню медленно поворачивают и проверяют каждый зуб по всей высоте и ширине.
Повреждения могут быть локальными или повторяться по окружности. Одиночный скол часто связан с попаданием постороннего предмета или ударной перегрузкой. Равномерное истончение зубьев указывает на длительный износ. Повреждение только одной части венца может возникнуть при перекосе валов.
В описании отмечают:
- количество сломанных или треснувших зубьев;
- положение повреждений относительно шпоночного паза;
- состояние вершин и впадин;
- ширину зоны контакта;
- наличие выкрашивания;
- следы пластической деформации;
- различия между правой и левой сторонами зуба;
- состояние торцов венца.
Полезно сделать крупные фотографии отдельных повреждений и общий снимок всей окружности. На фото можно разместить линейку или другой масштабный ориентир без перекрытия исследуемой зоны.
Какие размеры можно снять заранее
Предварительные измерения помогают описать образец и сопоставить его с узлом. Они не заменяют профессиональный контроль, но позволяют выявить спорные места до передачи детали.
Обычно фиксируют:
- наружный диаметр;
- ширину зубчатого венца;
- общую ширину детали;
- диаметр и длину ступицы;
- диаметр посадочного отверстия;
- размеры шпоночного паза;
- количество зубьев;
- направление зубьев;
- расположение отверстий и канавок.
Изношенные поверхности измеряют в нескольких точках. Если посадочное отверстие стало овальным, один замер не покажет реальную форму. Диаметр проверяют в разных направлениях и по длине ступицы.
Почему количества зубьев недостаточно
Две шестерни с одинаковым числом зубьев могут иметь разный модуль, угол профиля, ширину венца и посадочное отверстие. Внешнее сходство не гарантирует совместимость.
Для восстановления зацепления необходимо определить:
- модуль;
- угол давления;
- диаметр делительной окружности;
- наличие смещения профиля;
- угол наклона зубьев;
- направление винтовой линии;
- класс точности;
- боковой зазор.
Часть параметров устанавливают по образцу, часть — по ответному колесу и межосевому расстоянию.
Зачем передавать ответную шестерню
Старая шестерня работала не сама по себе, а в паре с другим зубчатым элементом. Состояние ответного колеса влияет на возможность изготовления и установки замены.
Если ответная шестерня сильно изношена, новая деталь будет контактировать с ней неправильно. Нагрузка сосредоточится на небольшом участке зуба, что ускорит выкрашивание и повысит шум.
Ответное колесо проверяют на:
- износ профиля;
- трещины;
- сколы;
- повреждение торцов;
- биение;
- люфт на валу;
- следы перегрева;
- неравномерное пятно контакта.
При серьёзном износе может потребоваться изготовление всей пары. Замена только одной шестерни оправданна, когда параметры второго элемента сохранились в допустимых пределах.
Проверка межосевого расстояния
Даже правильно изготовленные шестерни не будут нормально работать при неверном расстоянии между валами. Износ подшипников, деформация корпуса и разбитые посадочные места способны изменить взаимное положение осей.
Перед изготовлением новой детали желательно проверить:
- состояние подшипников;
- посадки подшипников в корпусе;
- прямолинейность валов;
- соосность опор;
- отсутствие трещин в корпусе;
- фактическое межосевое расстояние.
Если причина неисправности находится в корпусе или опорах, новая шестерня повторит судьбу старой.
Как определить материал и твёрдость
Марку металла нельзя надёжно установить по внешнему виду. Шестерни из разных сталей могут выглядеть одинаково, но иметь разную прочность, вязкость и способность к упрочнению.
При отсутствии документации материал исследуют инструментальными методами. Химический состав определяют спектральным анализом. Твёрдость измеряют на зубчатом венце, ступице и других доступных участках.
Разница между твёрдостью поверхности и сердцевины может указывать на цементацию, азотирование или поверхностную закалку. Эта информация важна для подготовки технологии новой детали.
Нельзя без расчёта заменять исходный материал на самый твёрдый из доступных. Чрезмерно твёрдая шестерня может ускорить износ ответного колеса, а недостаточно вязкая — разрушиться при ударной нагрузке.
Какие сведения об условиях работы нужно передать
Даже точно измеренный образец не содержит всей информации о нагрузках. Для выбора материала и обработки необходимо знать, где и как работала шестерня.
Полезны следующие данные:
- мощность привода;
- частота вращения;
- передаточное отношение;
- продолжительность непрерывной работы;
- частота пусков и остановок;
- наличие реверса;
- ударные нагрузки;
- рабочая температура;
- тип и вязкость смазки;
- контакт с пылью, водой или химическими веществами.
Если оборудование периодически заклинивало или работало с перегрузкой, это также следует указать. Такие сведения помогают отличить естественный износ от разрушения, вызванного неправильным режимом.
Как упаковать образец для передачи
После осмотра и очистки шестерню следует защитить от коррозии и механических повреждений. Рабочие поверхности можно покрыть тонким слоем консервационного масла, если оно не мешает последующим исследованиям.
Тяжёлую деталь закрепляют в таре так, чтобы она не перемещалась при перевозке. Зубчатый венец не должен соприкасаться с металлическими креплениями или другими изделиями.
Вместе с шестернёй передают:
- фотографии узла до разборки;
- записи о положении детали;
- фрагменты разрушенных зубьев;
- ответную шестерню при возможности;
- вал, шпонку и крепёж;
- технический паспорт оборудования;
- старые чертежи и схемы;
- описание неисправности;
- результаты предыдущих ремонтов.
Все элементы желательно подписать. Если передаётся несколько похожих шестерён, каждой присваивают отдельное обозначение.
Как восстанавливают исходную геометрию
После получения образца специалисты сопоставляют результаты измерений с конструкцией узла. Изношенные размеры корректируют по сохранившимся участкам, параметрам сопряжённых деталей и стандартным размерным рядам.
Например, диаметр посадочного отверстия проверяют относительно вала. Размер шпоночного паза сопоставляют с фактической шпонкой. Параметры зубчатого венца уточняют по ответному колесу и межосевому расстоянию.
При сложной форме применяют координатные измерения или трёхмерное сканирование. Цифровая модель помогает зафиксировать поверхность, но требует последующей обработки. В неё нельзя переносить все вмятины, следы износа и деформации старой детали.
Результатом подготовки становится рабочий чертёж, в котором указывают:
- номинальные размеры;
- допуски;
- материал;
- профиль зубьев;
- параметры посадки;
- шероховатость;
- термообработку;
- твёрдость;
- требования к контролю.
Почему важно установить причину разрушения
Изготовление точной копии не решит проблему, если старая шестерня сломалась из-за неисправности другого элемента. До установки замены необходимо определить источник повреждения.
Частые причины отказа:
- недостаточная смазка;
- загрязнение масла;
- износ подшипников;
- перекос валов;
- ослабление крепления;
- неправильный боковой зазор;
- перегрузка привода;
- деформация корпуса;
- попадание постороннего предмета;
- несоответствие материала рабочим условиям.
По характеру повреждений можно выдвинуть предварительную версию. Задиры и потемнение поверхности часто сопровождают перегрев и нарушение смазки. Усталостное выкрашивание связано с повторяющейся контактной нагрузкой. Скол нескольких соседних зубьев возможен при ударе или заклинивании.
Окончательный вывод делают после проверки всего узла, а не только зубчатого венца.
Что проверить после изготовления новой шестерни
Готовую деталь нельзя оценивать только по внешнему виду. До установки контролируют размеры, параметры зубьев, биение и качество посадочного отверстия.
Для шестерни важны:
- соответствие профиля зубьев;
- точность шага;
- положение венца относительно отверстия;
- радиальное и торцевое биение;
- ширина зубчатой части;
- размеры ступицы;
- шпоночный или шлицевой паз;
- твёрдость рабочих поверхностей.
После монтажа проверяют боковой зазор и пятно контакта. Вращение должно быть плавным, без заеданий и резкого изменения усилия.
Оборудование запускают с ограниченной нагрузкой. Во время испытания контролируют шум, вибрацию, нагрев и состояние смазки. Если появляются металлические частицы, локальный перегрев или нехарактерный звук, механизм останавливают и проверяют повторно.
Типичные ошибки при подготовке образца
Часть проблем возникает ещё до начала изготовления. Повреждённый образец очищают абразивом, выбивают с вала ударами или передают без информации о месте установки. В результате теряются данные, которые могли помочь восстановить исходную конструкцию.
К распространённым ошибкам относятся:
- снятие детали без фотографирования узла;
- потеря шпонки, шайб и стопорных элементов;
- удаление следов контакта;
- измерение только наружного диаметра;
- отказ от осмотра ответной шестерни;
- отсутствие сведений о нагрузке;
- передача только одного фрагмента разрушенной детали;
- попытка подправить зубья до исследования;
- игнорирование состояния валов и подшипников.
Аккуратно подготовленный образец не заменяет чертёж, но позволяет получить больше достоверных данных и сократить количество предположений.
Заключение
Старая шестерня может стать полноценной основой для изготовления замены, если сохранить её состояние и собрать информацию о работе всего узла. Подготовка начинается до демонтажа: фиксируют положение детали, направление вращения, элементы крепления и характер повреждений.
После снятия шестерню очищают без абразивной обработки, осматривают зубья, измеряют доступные размеры и проверяют ответное колесо. Вместе с образцом передают техническую документацию, сведения о нагрузке, фрагменты разрушенных элементов и фотографии механизма.
Главная задача состоит не в буквальном копировании изношенной детали, а в восстановлении её первоначальной геометрии и рабочих свойств. Такой подход позволяет изготовить шестерню, которая соответствует параметрам зацепления, правильно устанавливается в узел и не повторяет дефекты старого образца.
