Газобетон ценят за небольшую массу, удобство обработки и достаточно крупный формат блоков. Вместе с этими преимуществами у материала есть особенность, которую приходится учитывать при проектировании стен: газобетон хорошо воспринимает сжатие, но значительно хуже работает при растягивающих напряжениях. Из-за подвижек основания, температурных деформаций, локальных нагрузок возле проёмов и других факторов в кладке могут появляться трещины.
Армирование используют не для превращения стены в монолитную конструкцию и не как универсальное средство против любых повреждений. Его задача — воспринимать часть растягивающих усилий и ограничивать раскрытие трещин в тех зонах, где это предусмотрено конструктивным решением.
Для армирования газобетонной кладки применяют металлические стержни, специальные кладочные сетки, тонкие армирующие элементы и композитные материалы. Они заметно различаются по жёсткости, толщине, способу работы в кладке и устойчивости к внешней среде. Выбор нельзя сводить только к вопросу цены или удобства монтажа.
Зачем газобетонной кладке армирование
Газобетонная стена состоит из отдельных блоков, соединённых тонкими или обычными растворными швами. Под нагрузкой вся кладка работает как единая конструкция, но напряжения распределяются по ней неравномерно.
Особое внимание обычно требуется участкам, где меняется геометрия стены или характер нагрузки. К ним относятся зоны возле оконных и дверных проёмов, протяжённые участки кладки и места, связанные с передачей нагрузок от других конструкций здания.
На состояние стен могут влиять:
- неравномерные деформации основания;
- усадочные процессы;
- температурные изменения;
- локальная концентрация напряжений возле проёмов;
- различия в жёсткости соседних конструкций;
- перемещения перекрытий или элементов кровли;
- особенности самого проекта здания.
Армирующий элемент способен принимать растягивающие усилия, которые газобетон воспринимает хуже. При этом он не устраняет источник деформации. Если фундамент получает значительные неравномерные перемещения или стена перегружена, наличие армирования само по себе не гарантирует отсутствия трещин.
Чем обычно армируют газобетонную кладку
На практике используют несколько групп материалов. Они могут выполнять сходную функцию, но работают в конструкции по-разному.

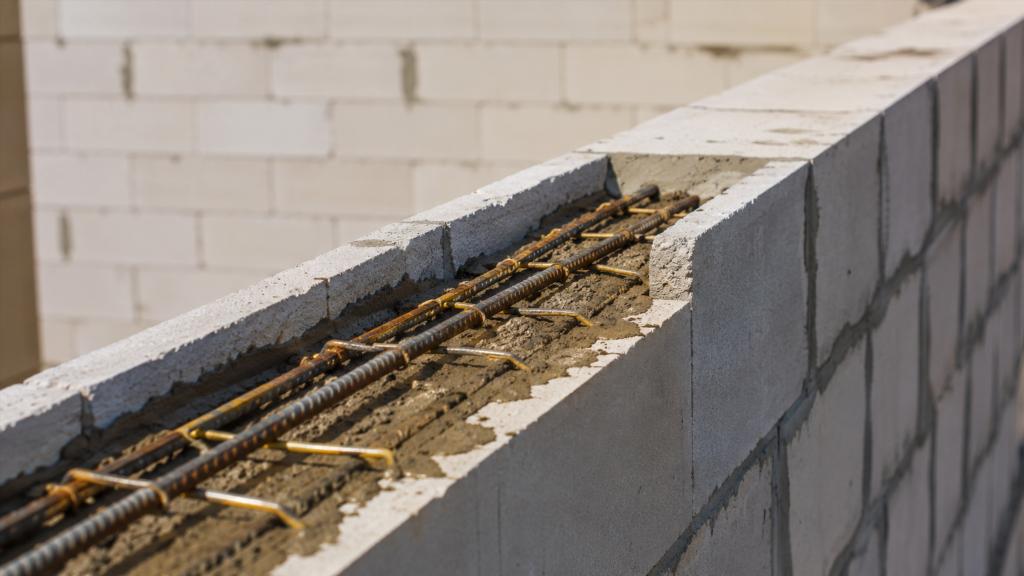

Стальная арматура
Один из традиционных вариантов — стальные стержни периодического профиля. Сталь обладает высокой жёсткостью и хорошо воспринимает растягивающие нагрузки.
К её характерным свойствам относятся:
- высокая прочность при растяжении;
- значительный модуль упругости;
- предсказуемое поведение под нагрузкой;
- широкое применение в строительных конструкциях.
Для газобетонной кладки важна не только прочность самой стали. Имеет значение то, каким образом армирующий элемент связан с окружающим материалом и насколько корректно он включён в общую конструктивную схему стены.
К недостаткам стали относят подверженность коррозии при неблагоприятных условиях. Сам по себе этот фактор не означает, что стальная арматура непригодна для газобетона. В правильно спроектированной конструкции учитываются защитный слой, среда эксплуатации и расположение армирующего элемента.
Ещё одна особенность — сравнительно большая толщина стержня. Это влияет на конструкцию кладочного участка и отличает классическую арматуру от современных тонких кладочных элементов.
Кладочная металлическая сетка
Сетка представляет собой систему соединённых между собой продольных и поперечных элементов. Она может быть изготовлена из обычной или защищённой от коррозии стали.
Её часто воспринимают как универсальную замену стержневому армированию, хотя характер работы этих решений отличается.
Сетка распределяет усилия по определённой площади и удобна там, где требуется именно плоский армирующий элемент. Однако толщина сетки может влиять на толщину шва. Для газобетона это имеет значение, поскольку увеличение количества растворного материала способно изменить теплотехническую однородность кладки.
Особенно заметным этот вопрос становится при использовании блоков, рассчитанных на тонкошовную кладку. Массивная сетка может плохо сочетаться с самой концепцией тонкого клеевого шва.
При оценке металлической сетки обращают внимание на:
- толщину прутков;
- размер ячейки;
- защиту металла от коррозии;
- совместимость с толщиной кладочного шва;
- фактическую функцию сетки в конкретной конструкции.
Сам факт наличия металла в шве ещё не говорит о том, что кладка армирована эффективным способом.
Перфорированные металлические полосы
Для тонкошовной кладки применяются также плоские металлические элементы. Их небольшая толщина позволяет размещать армирование без значительного увеличения кладочного шва.
Такие полосы могут иметь отверстия или другую форму поверхности, улучшающую механическое взаимодействие с клеевым составом.
Главное отличие от круглого стержня заключается в геометрии. Плоский элемент занимает меньше места по высоте, но его характеристики нельзя оценивать только по удобству укладки. Важны площадь поперечного сечения, механические свойства металла, качество сцепления с кладочным составом и предусмотренная проектом схема работы.
Тонкая полоса и традиционная арматура не являются автоматически взаимозаменяемыми решениями.
Композитные материалы для армирования газобетона
Отдельную группу составляют изделия из стеклянных, базальтовых и других волокон, объединённых полимерным связующим. Они могут выпускаться в виде стержней или сеток.
Композитная арматура
Одним из заметных преимуществ композитных стержней считается устойчивость к коррозии. Они также значительно легче стальных аналогов.
Среди характерных особенностей композитных материалов:
- небольшая масса;
- отсутствие классической коррозии стали;
- низкая теплопроводность;
- высокая прочность волокон при растяжении;
- отличающаяся от стали жёсткость.
Последний пункт особенно важен. Высокая разрушающая нагрузка сама по себе не означает одинакового поведения двух материалов в конструкции.
Сталь и стеклокомпозит могут иметь различную деформативность. При одной и той же нагрузке они способны растягиваться неодинаково, поэтому простое сравнение по принципу «какой материал прочнее» даёт слишком мало информации.
Для кладки значение имеет не только предельная прочность армирующего элемента, но и то, насколько эффективно он ограничивает деформации и раскрытие трещин.
Композитная кладочная сетка
Тонкие сетки из базальтового или стекловолокна привлекательны тем, что почти не создают металлических теплопроводных включений и устойчивы к влажной среде.
Они хорошо сочетаются с тонкими швами, но и здесь нельзя исходить только из толщины изделия. Разные сетки могут существенно отличаться:
- видом волокна;
- характеристиками связующего;
- размером ячеек;
- прочностью продольных элементов;
- устойчивостью к щелочной среде;
- способом формирования узлов сетки.
Особого внимания требует долговечность материала в среде кладочного раствора или клея. Минеральные составы имеют химические особенности, и не каждый полимерный или стекловолоконный материал одинаково устойчив к длительному воздействию щелочной среды.
Сталь или композит: в чём основная разница
Сравнивать эти материалы только по массе или заявленной прочности некорректно. Они отличаются сразу по нескольким механическим и эксплуатационным характеристикам.
Жёсткость
Сталь отличается высокой жёсткостью. Она относительно мало деформируется под рабочей нагрузкой.
Композитные материалы могут иметь другую деформативность. Для конструкций, где важно ограничить раскрытие трещин, этот показатель зачастую не менее значим, чем максимальная прочность на разрыв.
Коррозионная стойкость
Стальная арматура требует условий, при которых риск коррозии ограничен.
Композиты не ржавеют в обычном понимании, однако их долговечность зависит от состава волокон, связующего и условий эксплуатации.
Теплопроводность
Металл хорошо проводит тепло. При большом количестве металлических включений этот фактор может влиять на теплотехническую однородность стены.
Композитные элементы обладают значительно меньшей теплопроводностью. Для наружных стен из теплоизоляционно-конструкционного газобетона это может быть преимуществом, особенно когда армирование расположено непосредственно в кладочных швах.
Толщина армирующего элемента
Газобетон часто кладут на тонкий слой клеевого состава. Чем толще армирующий элемент, тем сложнее сохранить небольшой и равномерный шов.
По этой причине геометрия изделия имеет практическое значение. Тонкие полосы и сетки проще интегрировать в тонкошовную кладку, но только при условии, что их механические свойства соответствуют задачам конкретной конструкции.
Почему обычную толстую кладочную сетку используют не всегда
Газобетон отличается от кирпича не только размером блока. Различается и технология формирования кладочных швов.
При тонкошовной кладке стремятся уменьшить толщину слоя между блоками. Это помогает получить более однородную стену и снизить влияние растворных прослоек на теплопередачу.
Толстая металлическая сетка требует пространства. Если ради неё приходится заметно увеличивать растворный шов, появляются дополнительные вопросы:
- насколько равномерным остаётся шов;
- не возникают ли локальные участки повышенной толщины;
- как изменяется теплотехническая однородность кладки;
- обеспечено ли полноценное окружение сетки кладочным составом;
- действительно ли выбранный элемент выполняет расчётную функцию.
Из этого не следует, что сетка всегда плоха для газобетона. Значение имеет её конструкция и совместимость с выбранной технологией кладки.
Где армирование испытывает повышенные нагрузки
Расположение армирующих элементов определяется проектом, поскольку разные участки стены нагружены неодинаково.
Зоны возле проёмов
Оконные и дверные проёмы нарушают непрерывность кладки. В их углах возникают области концентрации напряжений, поэтому именно здесь нередко появляются характерные диагональные трещины.
Причиной может быть не только отсутствие армирования. Аналогичные повреждения способны возникать из-за деформаций основания, особенностей перемычек, неправильной передачи нагрузок и других конструктивных факторов.
Армирование в таких участках рассматривают как часть общей системы работы стены, а не как самостоятельное средство устранения всех возможных проблем.
Длинные участки стен
Чем больше протяжённость кладки, тем заметнее могут проявляться температурные и усадочные деформации.
Армирующие элементы способны распределять часть возникающих растягивающих усилий. Одновременно учитываются расположение деформационных участков, устройство сопряжений и общая пространственная жёсткость здания.
Места изменения нагрузки
Кладка испытывает дополнительные напряжения там, где нагрузки передаются неравномерно. Такие участки могут быть связаны с опиранием конструкций, изменением геометрии стены или различием жёсткости соседних элементов.
Подбор армирования для подобных зон требует понимания схемы работы здания. Один и тот же материал может быть достаточным в одном проекте и не выполнять требуемую функцию в другом.
Армирование кладки и армопояс — не одно и то же
Эти конструктивные элементы часто объединяют под общим понятием усиления стены, хотя назначение у них различается.
Армирование кладки размещается непосредственно в теле стены и помогает воспринимать локальные растягивающие напряжения.
Армопояс представляет собой самостоятельный железобетонный элемент, связанный с распределением нагрузок и пространственной работой здания.
Один элемент не следует автоматически рассматривать как замену другому. Наличие армопояса не означает, что локальное армирование кладки теряет смысл, а наличие армирующих стержней в рядах газобетона не превращает стену в железобетонную конструкцию.
Какие ошибки встречаются при выборе армирования
Проблемы часто возникают не из-за самого материала, а из-за неверного представления о его назначении.
К распространённым ошибкам относятся:
- выбор исключительно по заявленной прочности на разрыв;
- игнорирование жёсткости армирующего элемента;
- использование слишком толстого элемента в тонком кладочном шве;
- отсутствие внимания к коррозионной или химической стойкости;
- попытка заменить проектное решение внешне похожим материалом;
- предположение, что любое армирование гарантирует отсутствие трещин;
- использование сетки без понимания её фактической работы в кладке.
Особенно рискованна логика «чем больше металла, тем прочнее стена». Избыточный или неправильно расположенный армирующий элемент не компенсирует ошибки основания, недостаточную жёсткость конструкции или неправильную передачу нагрузок.
Может ли армирование полностью защитить газобетон от трещин
Нет материала, который сам по себе устранял бы все причины появления трещин.
Повреждения газобетонной кладки могут быть связаны с различными процессами:
- перемещениями фундамента;
- температурными деформациями;
- усадкой;
- локальной перегрузкой;
- неправильной работой перемычек;
- взаимодействием стен и перекрытий;
- ошибками сопряжения разных материалов;
- недостаточной пространственной жёсткостью здания.
Армирование воздействует только на часть этих факторов. Оно помогает перераспределять растягивающие напряжения и ограничивать развитие отдельных трещин, но не способно остановить значительные перемещения всей конструкции.
По характеру повреждений иногда можно предположить источник проблемы. Небольшие локальные трещины и протяжённые раскрывающиеся повреждения, проходящие через несколько конструктивных элементов, имеют разную природу. Простое добавление армирующего материала без выяснения причины в таких случаях не даёт полноценного решения.
Что важнее материала армирования
Спор между металлической сеткой, стальными стержнями и композитными изделиями часто сводится к сравнению отдельных характеристик. Для реальной стены важнее совместная работа всей конструкции.
При оценке армирования учитывают:
- характер ожидаемых нагрузок;
- свойства газобетонных блоков;
- тип кладочного состава;
- толщину швов;
- геометрию стен;
- расположение проёмов;
- работу фундамента;
- конструкцию перекрытий;
- наличие других усиливающих элементов;
- условия эксплуатации здания.
Материал армирования является только одной частью этой системы.
Как различать основные варианты
Стальные стержни выделяются высокой жёсткостью и хорошо изученным поведением под нагрузкой. Их применение связано с необходимостью учитывать геометрию размещения и защиту от коррозии.
Металлические кладочные сетки позволяют распределять армирование по ширине участка, но их толщина должна сочетаться с конструкцией кладочного шва.
Тонкие металлические полосы удобны для небольших швов и меньше влияют на их геометрию, однако требуют оценки фактического сечения и механических характеристик.
Композитные стержни и сетки устойчивы к коррозии и обладают низкой теплопроводностью, но отличаются от стали по жёсткости и особенностям деформации.
Универсального материала, который автоматически превосходит остальные по всем параметрам, нет. Разные виды армирования решают сходные задачи разными способами.
Что стоит учитывать при выборе решения
Полезнее начинать не с вопроса о конкретном материале, а с задачи, которую должно выполнять армирование.
Нужно понимать, какие напряжения предполагается ограничить, где они возникают и каким образом выбранный элемент будет включаться в работу кладки.
Для оценки решения имеют значение несколько вопросов:
- требуется ли локальное или распределённое армирование;
- насколько важна жёсткость элемента;
- допускает ли кладочная технология выбранную толщину армирования;
- насколько материал устойчив в рабочей среде;
- как выбранный вариант связан с остальными конструкциями здания;
- предусмотрено ли это решение проектом стены.
Такой подход помогает избежать ситуации, когда материал выбирают по одному привлекательному свойству, не учитывая его поведение в составе газобетонной кладки.
Итог
Газобетонную кладку армируют стальными стержнями, металлическими сетками и полосами, а также композитными стержнями и сетчатыми материалами. Каждый вариант имеет собственные преимущества и ограничения.
Сталь отличается высокой жёсткостью и предсказуемой механической работой, но требует внимания к защите от коррозии и размещению в кладке. Композитные материалы легче, устойчивы к коррозии и хуже проводят тепло, однако их деформативность отличается от стальной арматуры. Кладочные сетки удобны как распределённое армирование, но их толщина и структура должны соответствовать технологии газобетонной кладки.
Главный критерий — не само название материала, а его способность выполнять предусмотренную конструктивную функцию. Армирование должно рассматриваться вместе с геометрией стены, расположением проёмов, работой основания, нагрузками и другими элементами здания. Только такое понимание позволяет оценивать разные варианты без упрощённого деления на «хорошие» и «плохие».
