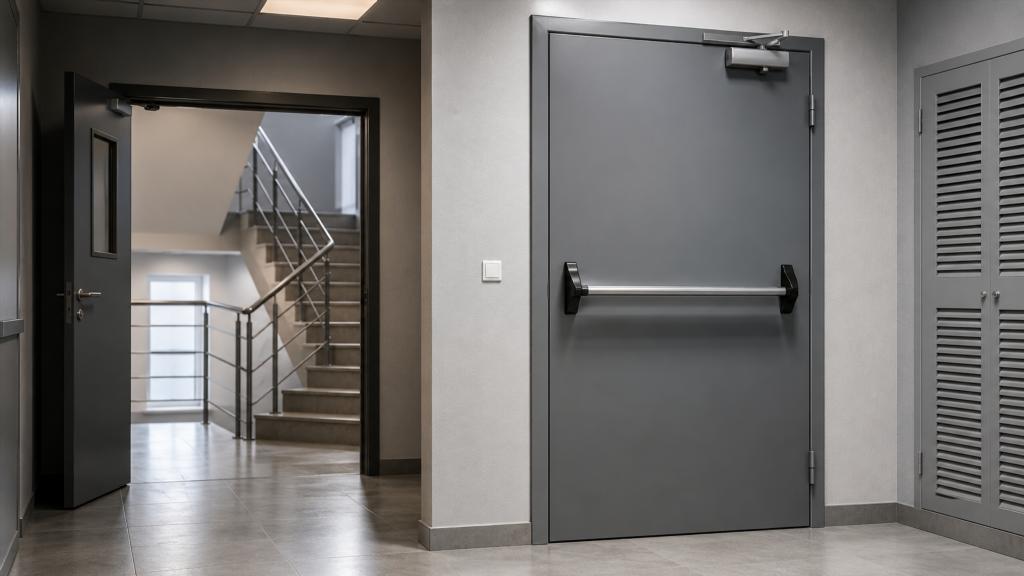

Противопожарные двери EI 30, EI 60 и EI 90: отличия классов

Противопожарные двери устанавливают в проёмах ограждающих конструкций, которые должны ограничивать распространение огня и продуктов горения между помещениями. От обычных дверных блоков они отличаются не только материалами полотна, но и подтверждённой способностью сохранять заданные характеристики при воздействии высокой температуры.

Обозначения EI 30, EI 60 и EI 90 показывают предел огнестойкости конструкции. Цифра указывает количество минут, в течение которых испытанный дверной блок должен сохранять целостность и теплоизолирующую способность в условиях стандартного огневого испытания. Это не прогноз продолжительности реального пожара, а классификационный показатель, полученный по установленной методике.

Что означает маркировка EI

Предел огнестойкости обозначается сочетанием букв и числа. Для дверей основными признаками предельного состояния являются потеря целостности конструкции и потеря теплоизолирующей способности. Федеральный закон № 123-ФЗ также предусматривает показатели W для плотности теплового потока и S для дымогазонепроницаемости, если они должны нормироваться для конкретного заполнения проёма.

Буква E — целостность конструкции

Буква E означает способность дверного блока препятствовать проникновению пламени и горячих газов через полотно, коробку, притворы и соединения. Потеря целостности может быть связана с появлением сквозных трещин и отверстий, устойчивого пламени на необогреваемой стороне, выпадением полотна из коробки или разрушением элементов конструкции.

Во время испытаний оценивается весь дверной блок, а не только металлическое полотно. В состав образца входят подвижные и неподвижные части, коробка, элементы крепления и другие предусмотренные технической документацией компоненты.

Буква I — теплоизолирующая способность

Буква I характеризует способность двери ограничивать нагрев поверхности, обращённой в сторону защищаемого помещения. Даже при отсутствии открытого пламени чрезмерно нагретое полотно способно создавать опасность для людей и расположенных рядом материалов.

По ГОСТ Р 53307-2009 потеря теплоизолирующей способности фиксируется, в частности, при повышении средней температуры необогреваемой поверхности полотна более чем на 140 °C либо температуры в отдельной контролируемой точке более чем на 180 °C по сравнению с начальной температурой. Для коробки учитывается достижение установленного стандартом температурного значения.

Что показывает число после букв

Число обозначает минимальное время в минутах до наступления нормируемого предельного состояния. При маркировке EI учитываются сразу два показателя. Если дверь сохраняет целостность дольше, но раньше теряет теплоизолирующую способность, её предел определяется по более раннему событию.

Маркировка EI 60 не означает, что целостность и теплоизоляция обязательно будут потеряны ровно через час. Испытанный образец должен сохранять обе характеристики не менее 60 минут. Федеральный закон относит к нормативному ряду пределы продолжительностью не менее 15, 30, 45, 60, 90, 120 минут и более.

Противопожарные двери EI 30

Дверь EI 30 должна сохранять целостность и теплоизолирующую способность не менее 30 минут в условиях стандартного испытания. В российской классификации заполнений проёмов такой показатель соответствует противопожарной двери 2-го типа, если речь не идёт о дверях с большой площадью остекления или о дымогазонепроницаемых конструкциях.

Такие дверные блоки применяются там, где проектом установлен предел EI 30. Конкретное место монтажа определяется назначением помещений, видом противопожарной преграды, этажностью, пожарной нагрузкой и принятыми проектными решениями. Один и тот же тип технического помещения в разных зданиях может отделяться конструкциями с различными характеристиками.

Одним из прямо закреплённых примеров являются дверные проёмы лифтовых шахт, выходящие в коридоры и другие помещения вне лестничных клеток. При предусмотренных законом условиях они должны защищаться противопожарными дверями с пределом не менее EI 30 либо другими установленными решениями.

К особенностям EI 30 относятся:

• сохранение нормируемых характеристик не менее получаса;
• соответствие дверям 2-го типа по таблице 24 Федерального закона № 123-ФЗ;
• возможность применения только в проёмах, для которых EI 30 допускается проектной документацией;
• необходимость учитывать дополнительные показатели EIW, EIS или EIWS при наличии остекления или требований к дымогазонепроницаемости.

EI 30 нельзя воспринимать как универсальный минимальный вариант для любого объекта. Если проём расположен в противопожарной преграде, где требуется дверь 1-го типа, конструкции EI 30 будет недостаточно.

Противопожарные двери EI 60

Класс EI 60 означает сохранение целостности и теплоизолирующей способности не менее 60 минут. Для дверей без остекления площадью более 25% и без отдельного требования к дымогазонепроницаемости такой предел соответствует заполнению проёма 1-го типа.

EI 60 предусматривают для проёмов в преградах, которым требуется более высокий уровень огнестойкости. Такие решения могут использоваться при разделении пожарных отсеков, выделении пожароопасных помещений, защите коммуникационных и технологических зон. Точное требование определяется не общим названием помещения, а нормативными параметрами объекта и проектом системы противопожарной защиты.

Дверь EI 60 должна рассматриваться вместе с окружающей конструкцией. Установка блока с часовым пределом огнестойкости в перегородку, узлы которой не рассчитаны на соответствующее воздействие, не обеспечивает требуемые свойства всей преграды. Закон требует, чтобы места сопряжения противопожарных стен, перекрытий и перегородок с другими ограждающими конструкциями имели предел огнестойкости не ниже показателей сопрягаемых преград.

По сравнению с EI 30 конструкция EI 60 выдерживает стандартное тепловое воздействие вдвое дольше. Однако это различие нельзя сводить только к толщине листового металла. На результат влияют строение полотна, теплоизоляционные слои, коробка, притвор, крепления, фурнитура, остекление и монтажный узел. Внешне двери разных классов могут выглядеть почти одинаково.

Противопожарные двери EI 90

Маркировка EI 90 указывает, что дверь сохраняет целостность и теплоизолирующую способность не менее 90 минут при стандартном испытании. Предел продолжительностью 90 минут входит в установленный Федеральным законом № 123-ФЗ ряд значений огнестойкости строительных конструкций.

При этом EI 90 не следует называть отдельным типом заполнения проёма по таблице 24. Для обычных противопожарных дверей таблица устанавливает следующие соответствия:

• 1-й тип — EI 60;
• 2-й тип — EI 30;
• 3-й тип — EI 15.

Таким образом, выражения «дверь EI 90» и «дверь 1-го типа» описывают разные стороны классификации. EI 90 сообщает о подтверждённом времени сохранения характеристик, а тип двери определяется нормативной таблицей, связывающей заполнение проёма с противопожарной преградой.

Конструкции EI 90 могут предусматриваться проектными решениями, техническими условиями или требованиями конкретного объекта, когда нужен повышенный запас по времени огнестойкости. Наличие более высокого числового показателя не отменяет проверки остальных параметров: назначения двери, размеров, исполнения коробки, направления огневого воздействия, типа остекления, дымогазонепроницаемости и допустимого способа монтажа.

Сравнение EI 30, EI 60 и EI 90

Основная разница между классами заключается в продолжительности сохранения двух нормируемых характеристик:

Таблица не означает, что любая дверь с заявленной маркировкой автоматически подходит для проёма. Испытание проводится для определённого образца, изготовленного в соответствии с технической документацией. Результаты относятся к конкретному конструктивному исполнению и распространяются на другие размеры и варианты только в пределах, предусмотренных стандартом и испытательной документацией.

Почему класс нельзя определить по внешнему виду

Стальное полотно само по себе не делает дверь противопожарной. Конструкция рассматривается в сборе, включая коробку, крепление к ограждению, внутреннее заполнение, притворы и предусмотренные комплектующие. Опытный образец устанавливается во фрагмент ограждающей конструкции, применяемой на практике, после чего подвергается тепловому воздействию по установленному режиму.

Две визуально похожие двери могут иметь разные пределы огнестойкости. Различия нередко скрыты внутри полотна и коробки. Производитель может использовать иное количество теплоизоляционных слоёв, другую схему усиления, изменённые узлы притвора или отличающиеся элементы крепления. Однако сравнивать классы только по массе, толщине полотна или количеству внутренних слоёв нельзя: подтверждающее значение имеют результаты испытаний конкретной конструкции.

На огнестойкость также влияет размер блока. Нельзя считать, что испытание небольшой одностворчатой двери автоматически подтверждает характеристики крупной двустворчатой конструкции. Область распространения результатов испытаний устанавливает допустимые изменения габаритов, количества креплений и других параметров.

Когда в обозначении появляются буквы W и S

Маркировка EI применяется не ко всем дверям без дополнительных уточнений. Для светопрозрачных и дымогазонепроницаемых конструкций нормативная классификация содержит расширенные обозначения.

Двери с остеклением

Если площадь остекления превышает 25% площади дверного проёма в свету, учитывается показатель W — достижение предельной плотности теплового потока на установленном расстоянии от необогреваемой поверхности.

Для таких дверей таблица 24 предусматривает обозначения:

• EIW 30;
• EIW 60;
• EIW 15.

Обычная маркировка EI 60 и маркировка EIW 60 не являются полностью взаимозаменяемыми: буква W указывает на дополнительный нормируемый критерий, связанный с тепловым излучением через светопрозрачную часть.

Дымогазонепроницаемые конструкции

Буква S означает нормирование дымогазонепроницаемости. Для дверей без крупного остекления применяются обозначения EIS 30 и EIS 60, а для дымогазонепроницаемых дверей с остеклением более 25% — EIWS 30 и EIWS 60.

Дверь EI 60 и дверь EIS 60 имеют одинаковое числовое значение огнестойкости по E и I, но во втором случае дополнительно подтверждается показатель S. Если проектом требуется дымогазонепроницаемая конструкция, обычной двери EI 60 недостаточно независимо от толщины полотна и наличия уплотнителя.

Как выбрать подходящий предел огнестойкости

Выбор между EI 30, EI 60 и EI 90 начинается не со сравнения цен или толщины металла, а с определения требований к конкретному проёму. Основанием служат проектная документация, тип противопожарной преграды, назначение помещений и нормы, применимые к объекту.

При подборе проверяют:

• требуемый предел огнестойкости;
• тип заполнения проёма;
• необходимость показателей W и S;
• допустимую площадь остекления;
• одностворчатое или двустворчатое исполнение;
• размеры проёма и дверного блока;
• наличие фрамуги;
• направление открывания;
• состав предусмотренной фурнитуры;
• условия крепления коробки и заполнения монтажных зазоров.

Выбор двери с более высоким числом не исправляет несоответствие по другим характеристикам. Конструкция EI 90 без подтверждённой дымогазонепроницаемости не заменяет EIS 60 там, где нормируется показатель S. Аналогично глухая дверь EI 60 и остеклённая дверь EIW 60 относятся к разным вариантам заполнения проёма.

Почему важны доводчик и правильный монтаж

Противопожарная дверь выполняет свою функцию, когда полотно закрывает проём. Федеральный закон № 123-ФЗ требует оснащать противопожарные двери и ворота устройствами для самозакрывания. Если конструкция эксплуатируется в открытом положении, должно быть предусмотрено автоматическое закрывание при пожаре.

Неисправный доводчик, заедание полотна, повреждённый притвор или посторонний предмет под дверью могут помешать закрыванию. Фиксация полотна клином нарушает принцип работы противопожарного заполнения, если дверь не подключена к разрешённому устройству автоматического закрывания.

Монтаж также относится к характеристикам всей конструкции. При испытании образец устанавливается в определённый фрагмент стены, а зазоры между коробкой и ограждением заполняются предусмотренными материалами. Произвольная замена креплений, увеличение монтажных промежутков или использование решения, не соответствующего технической документации, не подтверждается результатами испытания исходного образца.

Распространённые ошибки при сравнении классов

Одна из частых ошибок — считать цифру гарантированным временем полной защиты при любом пожаре. EI 30, EI 60 и EI 90 отражают результаты стандартных испытаний. Реальная температура, направление нагрева, состояние стены, качество монтажа и повреждения двери могут отличаться от испытательных условий.

Не менее ошибочно выбирать конструкцию только по числу в маркировке. Для проёма могут одновременно иметь значение показатели W и S, тип заполнения, размеры, остекление и способ установки.

Проблемы возникают и при самостоятельном изменении готовой двери. Врезка другой фурнитуры, устройство вентиляционной решётки, увеличение светопрозрачной части или изменение притвора затрагивают конструкцию, испытанную в определённой комплектации. После таких работ исходные результаты испытаний нельзя автоматически переносить на изменённый блок.

Главное различие между EI 30, EI 60 и EI 90

EI 30 рассчитана минимум на 30 минут сохранения целостности и теплоизолирующей способности и соответствует двери 2-го типа. EI 60 сохраняет эти характеристики не менее 60 минут и соответствует двери 1-го типа. EI 90 подтверждает сохранение характеристик не менее 90 минут, но отдельного типа заполнения проёма для неё в таблице 24 Федерального закона № 123-ФЗ не предусмотрено.

Класс огнестойкости нельзя рассматривать отдельно от места установки. Подходящая противопожарная дверь должна соответствовать проектному требованию по EI, дополнительным показателям W и S, конструктивному исполнению, размерам и условиям монтажа. Более высокая цифра увеличивает подтверждённую продолжительность сопротивления огню, но не заменяет остальные характеристики дверного блока.
