Внутренние размеры деталей нельзя надежно контролировать одним универсальным инструментом. Отверстие, втулка, цилиндр, посадочное место под подшипник или расточенная поверхность требуют разной точности, разного способа касания и разного подхода к считыванию результата.

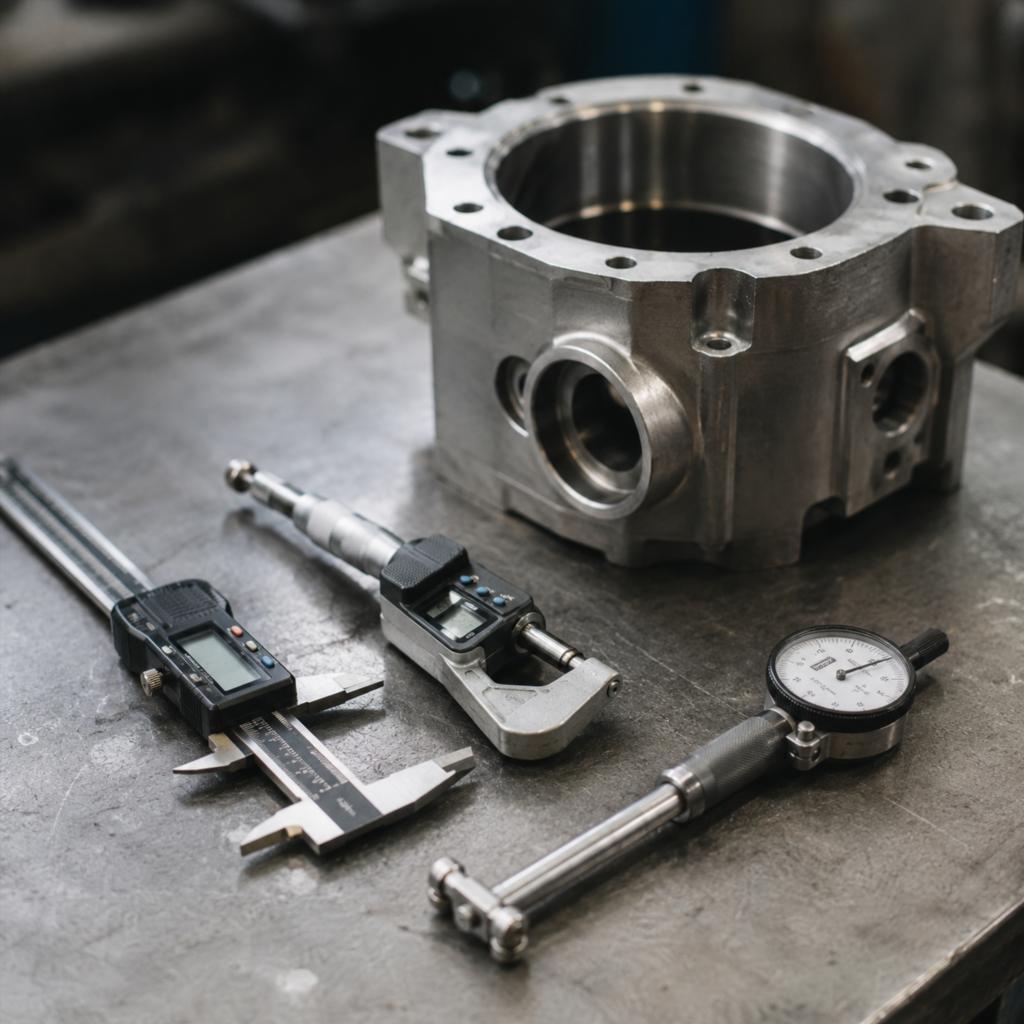

Перед тем как купить нутромер, важно понять, чем он отличается от штангенциркуля и микрометра. Эти инструменты часто оказываются рядом на верстаке, но решают не одну и ту же задачу. Ошибка выбора приводит к неверным измерениям: деталь кажется годной, хотя по факту имеет износ, конусность, овальность или отклонение от допуска.
Почему одного инструмента недостаточно
Штангенциркуль, микрометр и нутромер относятся к измерительным средствам, но каждый из них рассчитан на свой тип контроля. Разница связана не только с точностью, но и с геометрией детали.
Штангенциркуль удобен там, где нужно быстро измерить наружный размер, глубину, толщину, ширину паза или примерный внутренний диаметр. Он универсален, прост в обращении и подходит для большинства бытовых и слесарных задач.
Микрометр применяют там, где нужна более высокая точность наружных размеров. Им проверяют диаметр вала, толщину пластины, размер шейки, толщину стенки, если есть доступ к поверхности с двух сторон. У него жесткая скоба, точная винтовая пара и стабильное измерительное усилие.
Нутромер предназначен для внутренних размеров. Его применяют при проверке отверстий, цилиндров, втулок, корпусов, гильз, посадочных мест. Главная задача такого прибора — не просто показать диаметр, а помочь оценить состояние внутренней поверхности в разных сечениях и плоскостях.
Штангенциркуль: универсальность вместо высокой точности
Штангенциркуль часто становится самым используемым инструментом в мастерской. Им можно быстро снять размер, сравнить детали, проверить заготовку после обработки, измерить глубину отверстия или ширину уступа. В этом его главное преимущество.
Что умеет штангенциркуль
У большинства моделей есть наружные губки, внутренние губки, глубиномер и шкала. В цифровых версиях результат выводится на экран, в нониусных считывается по основной и дополнительной шкале.
Штангенциркуль подходит для таких задач:
- измерение наружного диаметра;
- проверка толщины детали;
- контроль ширины паза;
- измерение глубины отверстия;
- приблизительная проверка внутреннего диаметра;
- сравнение одинаковых деталей между собой.
Для быстрых замеров это удобный инструмент. Он не требует сложной настройки, легко помещается в ящик с оснасткой, помогает оперативно понять размер детали до обработки или после нее.
Где появляются ограничения
Главная слабость штангенциркуля при измерении отверстий — малая площадь контакта внутренних губок и зависимость результата от положения рук. Губки должны стоять строго по диаметру, без перекоса и смещения. На практике это сложно, особенно если отверстие глубокое, поверхность изношена или доступ ограничен.
Еще одна проблема связана с точностью. Даже качественный штангенциркуль не всегда подходит для контроля деталей с жестким допуском. Погрешность может оказаться критичной, когда речь идет о посадке под подшипник, цилиндре двигателя или точной втулке.
Штангенциркуль показывает размер в одной доступной зоне, но плохо помогает понять форму отверстия по глубине. Он не раскрывает полную картину, если внутри есть овальность, бочкообразность, конусность или локальный износ.
Микрометр: точный контроль наружных размеров
Микрометр устроен иначе. Его рабочая часть состоит из неподвижной пятки и подвижного винта. Деталь зажимается между измерительными поверхностями, а размер считывается по шкале или экрану. За счет винтовой пары прибор дает более стабильный результат, чем штангенциркуль.
Сильные стороны микрометра
Микрометр особенно полезен при работе с валами, осями, пальцами, пластинами и другими деталями, где важно точно измерить наружный размер. Он меньше зависит от навыка руки, потому что измерительное усилие регулируется трещоткой или фрикционным механизмом.
К преимуществам микрометра относятся:
- высокая точность при наружных измерениях;
- стабильное усилие при касании детали;
- жесткая конструкция;
- удобный контроль деталей с малым допуском;
- хорошая повторяемость результата.
При проверке вала штангенциркуль может дать примерное значение, а микрометр покажет более надежный размер. Особенно это важно после токарной обработки, шлифования, подгонки посадок и ремонта узлов, где ошибка в сотые доли миллиметра влияет на сборку.
Почему микрометр не заменяет нутромер
Обычный наружный микрометр не предназначен для измерения внутренних диаметров. Его конструкция рассчитана на охват детали снаружи. Он отлично работает с валом, но не позволяет правильно проверить глубокое отверстие.
Существуют внутренние микрометры, но они тоже не всегда решают задачи, с которыми справляется нутромер. Внутренний микрометр показывает абсолютный размер, но требует аккуратной установки по оси и уверенного контакта с поверхностью. При глубоком отверстии или необходимости найти минимальное и максимальное отклонение работать с ним сложнее.
Нутромер удобнее, когда нужно не просто узнать значение, а проверить геометрию внутренней поверхности. Он помогает увидеть отклонение в разных направлениях, найти износ, сравнить размер по глубине, определить разницу между участками одной детали.
Нутромер: инструмент для внутренних поверхностей
Нутромер используют там, где важен контроль отверстия изнутри. Он касается поверхности измерительными наконечниками и позволяет определить фактический размер или отклонение от настроенного эталона.
Чаще всего в мастерских встречаются индикаторные и микрометрические модели. Индикаторный прибор работает в сравнительном режиме: его настраивают по эталону, кольцу, микрометру или установочной мере, а затем проверяют отклонение внутри отверстия. Микрометрический вариант позволяет считывать размер по шкале самого инструмента.
Какие задачи решает нутромер
Такой прибор применяют в металлообработке, ремонте двигателей, машиностроении, слесарных работах, контроле втулок и корпусов. Он особенно полезен при проверке отверстий после расточки, хонингования, запрессовки втулок или восстановления посадочных мест.
С его помощью можно определить:
- фактический внутренний диаметр;
- овальность отверстия;
- конусность по глубине;
- локальный износ стенок;
- отклонение от заданного размера;
- разницу между несколькими участками одной детали.
Штангенциркуль показывает лишь общий размер в зоне доступа. Микрометр хорошо контролирует наружную поверхность. Нутромер раскрывает то, что происходит внутри детали, где глаз и обычные губки измерительного инструмента уже не помогают.
Почему важны измерения в нескольких точках
Внутреннее отверстие редко изнашивается идеально равномерно. Цилиндр двигателя может иметь больший износ в верхней зоне. Втулка может получить овальность из-за нагрузки в одном направлении. Посадочное место может деформироваться после перегрева или неправильной сборки.
Для надежной проверки измерения выполняют в нескольких местах по глубине и в разных плоскостях. Прибор слегка покачивают, чтобы найти положение с минимальным показанием. Именно этот момент соответствует правильной установке по диаметру.
Такой прием отличает работу с нутромером от простого прикладывания губок штангенциркуля. Здесь важна не скорость, а повторяемость результата и понимание формы отверстия.
Главное различие между тремя инструментами
Разницу проще всего понять через тип поверхности, которую нужно измерить. Штангенциркуль универсален, микрометр точен на наружных размерах, нутромер специализируется на внутренних диаметрах.
По назначению
Штангенциркуль подходит для широкого набора задач, но не всегда дает нужную точность. Его используют при разметке, проверке заготовок, бытовом ремонте, слесарных операциях, грубом контроле размеров.
Микрометр берут, когда наружный размер нужно проверить точнее. Он нужен там, где важны сотые доли миллиметра, стабильное измерительное усилие и надежный контакт с поверхностью.
Нутромер применяют для отверстий и внутренних цилиндрических поверхностей. Он особенно важен при контроле деталей, где внутренний размер влияет на посадку, герметичность, ресурс и качество сборки.
По способу контакта с деталью
У штангенциркуля контакт происходит через губки. При внутренних измерениях они касаются стенок отверстия небольшими участками. Малейший перекос меняет результат.
У микрометра деталь фиксируется между пяткой и винтом. Измерительная линия стабильна, усилие контролируется, поверхность зажимается уверенно.
У нутромера контакт строится внутри отверстия. Наконечники упираются в стенки, а оператор ищет правильное положение прибора. При индикаторной схеме результат часто читается как отклонение от настроенного размера, а не как прямое значение с нуля.
По точности и повторяемости
Штангенциркуль хорош для оперативных проверок, но его точность зависит от класса инструмента, состояния губок, навыка пользователя и доступа к детали. Для грубой оценки он удобен, для ответственных внутренних размеров — ограничен.
Микрометр дает более высокую повторяемость при наружных измерениях. Он лучше подходит для контроля размеров после точной обработки.
Нутромер дает надежный результат при проверке отверстий, если правильно выбран диапазон, выполнена настройка и соблюдена техника измерения. Его точность раскрывается именно на внутренних поверхностях, где другие приборы работают менее уверенно.
Почему штангенциркуль может ошибаться при проверке отверстий
Внутренние губки штангенциркуля кажутся простым решением: развести их внутри отверстия, упереться в стенки и считать значение. Но такая схема подходит не всегда.
Погрешность появляется из-за нескольких причин:
- губки становятся не по самой широкой линии отверстия;
- инструмент уходит под углом;
- измерение выполняется близко к краю, а не в рабочей зоне;
- губки имеют износ или повреждения;
- оператор слишком сильно или слишком слабо прижимает инструмент;
- отверстие имеет овальность, которую один замер не показывает.
При проверке большого отверстия ошибка может быть небольшой относительно общего размера. При посадке с малым допуском такая неточность уже критична. Деталь может собраться с люфтом, перегреваться, быстро изнашиваться или не войти в сопряжение.
Когда нужен микрометр, а когда без него можно обойтись
Микрометр нужен не всегда. Для грубой проверки заготовки достаточно штангенциркуля. Но при точной обработке наружных поверхностей микрометр становится базовым инструментом.
Он необходим, когда требуется проверить:
- диаметр вала после токарной обработки;
- толщину детали с малым допуском;
- износ шейки;
- размер калиброванного прутка;
- соответствие наружной посадки чертежу.
Если задача связана с внутренним диаметром, обычный микрометр не поможет. В таком случае выбор зависит от требуемой точности и характера детали. Неглубокое отверстие с невысокими требованиями можно проверить штангенциркулем. Глубокую втулку, цилиндр или точную посадку лучше контролировать нутромером.
Виды нутромеров и их отличие от микрометра
Слово «нутромер» объединяет несколько типов приборов. Их нельзя путать с обычным микрометром, хотя в названии некоторых моделей есть похожий термин.
Индикаторный нутромер
Индикаторный вариант показывает отклонение от настроенного размера. Перед работой его устанавливают на ноль по эталону, микрометру или установочному кольцу. Затем прибор вводят в отверстие и смотрят, насколько фактический размер отличается от базового.
Такой инструмент удобен для контроля серийных деталей, проверки износа и сравнения нескольких зон. Он быстро показывает, где отверстие больше, где меньше, есть ли овальность или изменение диаметра по глубине.
Микрометрический нутромер
Микрометрический вариант позволяет измерять внутренний размер по шкале. Он похож на внутренний измерительный винтовой прибор и полезен там, где нужно получить абсолютное значение без отдельного индикатора.
Работа с ним требует аккуратности. Нужно правильно выставить прибор внутри отверстия, обеспечить надежный контакт и избежать перекоса. При достаточном навыке он дает точный результат, но для поиска формы отверстия индикаторная модель часто удобнее.
Телескопический нутромер
Телескопические модели применяют вместе с наружным микрометром. Инструмент вводят в отверстие, раскрывают измерительные наконечники, фиксируют размер, затем вынимают и измеряют его микрометром. Такой способ требует опыта, потому что ошибка фиксации сразу переходит в итоговый результат.
Этот вариант часто используют в ремонтных работах и при ограниченном бюджете, но для регулярного точного контроля он менее удобен, чем индикаторная модель.
Как выбрать инструмент под задачу
Выбор зависит от того, какой размер нужно контролировать, какая точность требуется и насколько часто проводятся измерения. Универсального прибора для всех ситуаций нет.
Для бытовой мастерской
В гараже или небольшой домашней мастерской штангенциркуль закрывает большую часть простых задач. Им можно измерить болт, трубу, заготовку, глубину отверстия, толщину пластины. Для грубого ремонта этого достаточно.
Микрометр пригодится, если владелец занимается токарными работами, восстановлением валов, подбором подшипников, ремонтом механизмов с точными посадками. Без него сложно уверенно контролировать наружные размеры.
Нутромер нужен, если регулярно приходится проверять цилиндры, втулки, расточенные отверстия, посадочные места. Для разовой задачи иногда выгоднее обратиться в мастерскую, где есть поверенный инструмент и опыт работы с ним.
Для токарной и слесарной работы
В токарной практике все три прибора могут использоваться в одной операции. Наружный диаметр контролируют микрометром, внутренний — нутромером, общий размер или вспомогательные параметры — штангенциркулем.
При изготовлении детали по чертежу штангенциркуль помогает быстро ориентироваться, но финальную проверку ответственных размеров выполняют более точными средствами. Это снижает риск брака и упрощает подгонку сопряженных деталей.
Для ремонта двигателей
При ремонте двигателя нутромер особенно важен. Цилиндры, направляющие, втулки и посадочные места изнашиваются неравномерно. Один замер штангенциркулем около края не покажет реальное состояние поверхности.
Контроль проводят на разной высоте и в нескольких направлениях. По результатам оценивают, нужна ли расточка, хонингование, замена втулки или подбор ремонтного размера. Здесь нутромер работает не как дополнительный прибор, а как основной инструмент диагностики внутренней геометрии.
Частые ошибки при выборе и использовании
Даже хороший инструмент может дать неверный результат, если его применяют не по назначению. Ошибки часто связаны не с качеством прибора, а с неверным пониманием задачи.
Распространенные ситуации выглядят так:
- штангенциркулем пытаются проверить точное глубокое отверстие;
- микрометром контролируют только одну зону вала и пропускают овальность;
- нутромер используют без настройки по эталону;
- измерения проводят в одной плоскости и делают вывод обо всей детали;
- инструмент берут с неподходящим диапазоном;
- результат считывают без учета температуры, загрязнений и состояния поверхности.
Перед измерением деталь нужно очистить от стружки, масла, налета и заусенцев. Измерительные поверхности инструмента тоже должны быть чистыми. Маленькая частица металла может изменить результат, особенно при работе с сотыми долями миллиметра.
Почему важна не только цена деления
При выборе измерительного средства часто смотрят на цену деления или цифры в характеристиках. Но точность зависит не только от шкалы. Важны жесткость конструкции, качество измерительных поверхностей, состояние механизма, поверка, навыки пользователя и соответствие прибора задаче.
Штангенциркуль с цифровым экраном не становится автоматически точнее качественного нониусного инструмента. Микрометр без проверки нуля может давать стабильную, но ошибочную величину. Нутромер без правильной настройки показывает отклонение, которое нельзя верно интерпретировать.
Хороший результат появляется там, где совпадают три условия: выбран подходящий инструмент, он исправен, оператор понимает методику измерения.
Краткое сравнение без лишней сложности
Штангенциркуль — инструмент для быстрых и разнообразных измерений. Он удобен, универсален, но ограничен по точности при контроле внутренних размеров.
Микрометр — прибор для точных наружных измерений. Он хорошо подходит для валов, пластин, шеек и других деталей, которые можно охватить между измерительными поверхностями.
Нутромер — средство контроля внутренних диаметров. Он нужен, когда важно проверить отверстие не только у края, но и по глубине, в разных плоскостях, с оценкой износа и отклонений формы.
Итог
Штангенциркуль, микрометр и нутромер не заменяют друг друга полностью. Они дополняют один набор измерительного инструмента и помогают решать разные задачи. Штангенциркуль дает скорость и универсальность, микрометр обеспечивает точность на наружных размерах, нутромер раскрывает состояние внутренних поверхностей.
Для простой проверки размера достаточно штангенциркуля. Для точной наружной посадки нужен микрометр. Для контроля отверстий, цилиндров, втулок и внутренних посадочных мест требуется нутромер. Правильный выбор инструмента снижает риск брака, помогает точнее оценить износ и делает работу с деталями предсказуемой.
