Конвейерная лента одновременно служит несущей и тяговой частью транспортера: она принимает груз, перемещает его между участками производства и постоянно взаимодействует с барабанами, роликоопорами и приводом. В зависимости от условий эксплуатации применяются резинотканевые, теплостойкие, маслостойкие, морозостойкие и другие виды конвейерных лент, с моделями которых можно ознакомиться на https://remen.ru. Различия между ними определяются не только материалом и конструкцией, но и характером груза, температурой, нагрузкой, скоростью движения и особенностями самой транспортной линии.
На одном производстве по конвейеру перемещают коробки и мешки, на другом — щебень, металлические детали, зерно, горячее сырье или материалы с высоким абразивным воздействием. Масса, форма и свойства груза напрямую влияют на требования к рабочей поверхности, каркасу и соединению полотна. Именно поэтому внешне похожие ленты могут иметь разное назначение и заметно отличаться по допустимым условиям эксплуатации.
Как устроена конвейерная лента
Большинство промышленных транспортировочных полотен имеет многослойную конструкцию. Ее основой служит каркас, который воспринимает растягивающие нагрузки и помогает сохранять форму при движении между барабанами. Снаружи располагаются защитные и рабочие слои, контактирующие с грузом и элементами транспортера.
В резинотканевых исполнениях каркас формируется несколькими слоями технической ткани. Количество прокладок зависит от требуемой прочности, ширины полотна и предполагаемой нагрузки. Чем тяжелее условия эксплуатации, тем выше требования к сопротивлению растяжению и механическим повреждениям.
Верхняя обкладка непосредственно контактирует с транспортируемым материалом. Она должна противостоять истиранию, порезам, нагреву или воздействию рабочих жидкостей — в зависимости от особенностей производства. Нижняя сторона работает с барабанами и роликами, поэтому к ней предъявляются свои требования по трению и стойкости к циклическим нагрузкам.
Конструкция может включать:
- тяговый тканевый или другой силовой каркас;
- рабочую верхнюю обкладку;
- нижний защитный слой;
- промежуточные прослойки;
- борта различного исполнения;
- профилированную поверхность для удержания груза.
Набор элементов определяется не только массой транспортируемого материала. Большое значение имеет геометрия трассы: горизонтальное движение предъявляет одни требования, подъем под углом — другие.
Резинотканевые ленты
Резинотканевое исполнение широко применяется на промышленных транспортерах благодаря сочетанию гибкости и способности воспринимать значительные тяговые усилия. Такая конструкция подходит для перемещения сыпучего сырья, штучных грузов и различных производственных материалов.
Внутренние тканевые слои принимают основную механическую нагрузку, а наружная резиновая часть защищает каркас. Повреждение обкладки само по себе не всегда сразу останавливает конвейер, однако постепенно открывающийся корд начинает контактировать с влагой, пылью и острыми частицами. После этого разрушение может заметно ускориться.
Толщина наружного слоя выбирается с учетом характера груза. Для легких коробок нет необходимости применять такую же массивную защиту, как при постоянной транспортировке камня или металлических заготовок.
Где используются резинотканевые полотна
Такие решения встречаются в горнодобывающей промышленности, строительном производстве, сельском хозяйстве, на складах сырья, предприятиях переработки и технологических линиях различного назначения.
Особенно важна устойчивость к циклическому изгибу. За время эксплуатации одно и то же место полотна многократно огибает приводной и натяжной барабаны. Если конструкция слишком жесткая для установленных диаметров, внутренние слои испытывают повышенную деформацию.
Ленты для абразивных материалов

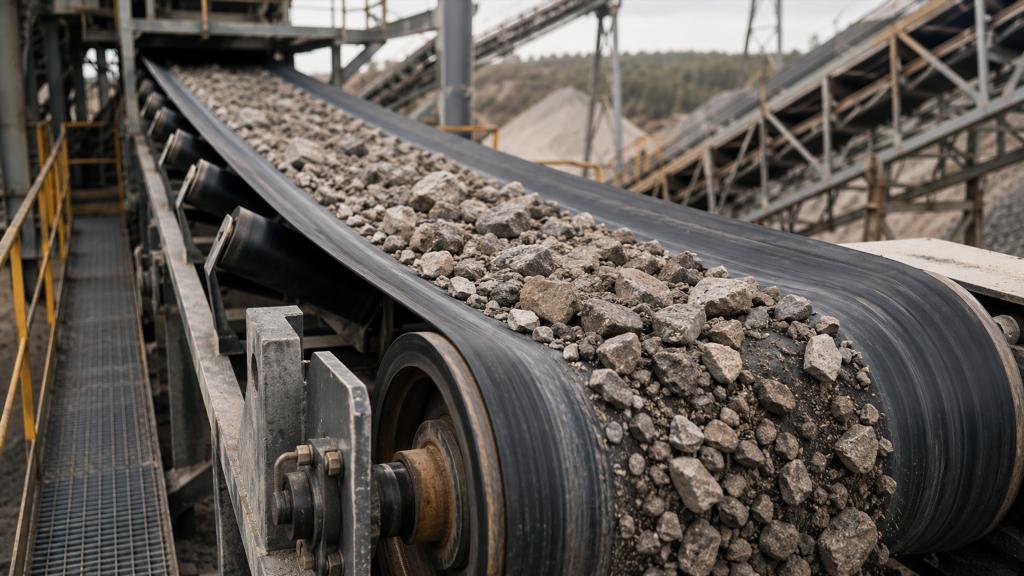

Щебень, песок, руда, стеклобой и другие твердые материалы постепенно истирают рабочую поверхность транспортера. Скорость износа зависит не только от твердости частиц, но и от способа загрузки.
Когда материал падает на движущееся полотно с заметной высоты, возникает сочетание удара и скольжения. Острые частицы способны прорезать наружный слой, а мелкая фракция действует как абразив.
Снизить нагрузку позволяет организация загрузочного участка. Направление потока желательно максимально приближать к направлению движения. При сильном поперечном ударе груз дополнительно смещается относительно поверхности и интенсивнее ее истирает.
На подобных линиях особенно важны:
- устойчивость наружного слоя к абразивному воздействию;
- достаточная толщина рабочей обкладки;
- сопротивление порезам и выкрашиванию;
- прочность каркаса;
- стабильное положение полотна на роликоопорах.
Повышенная износостойкость не компенсирует ошибки в конструкции транспортера. Постоянное трение о неподвижную металлическую деталь способно быстро разрушить даже материал, рассчитанный на тяжелые условия.
Теплостойкие исполнения
На отдельных производствах транспортируемое сырье поступает на конвейер нагретым. Это характерно для металлургии, литейных процессов, цементного производства и некоторых технологических операций с минеральными материалами.
Обычная резина при продолжительном воздействии повышенной температуры быстрее теряет эластичность. На поверхности появляются трещины, наружный слой становится тверже, связь между отдельными элементами конструкции ослабевает.
Для таких условий используют материалы, рассчитанные на тепловое воздействие. При этом имеет значение не только максимальная температура груза. Необходимо учитывать продолжительность контакта и возможность охлаждения поверхности на обратной ветви.
Крупная горячая деталь и мелкий нагретый материал воздействуют по-разному. Мелкая фракция может покрывать значительную площадь и долго сохранять тепло, тогда как отдельные крупные фрагменты создают локальные участки интенсивного нагрева.
Маслостойкие ленты
Контакт с минеральными и технологическими маслами способен менять свойства обычных эластомерных материалов. Поверхность может размягчаться, набухать и терять первоначальную прочность.
Такая проблема возникает при транспортировке промасленных металлических деталей, некоторых видов пищевого сырья, отходов обработки и материалов, содержащих нефтепродукты.
Для подобных линий применяются специальные исполнения, способные дольше сохранять характеристики при контакте с определенными веществами.
Следует учитывать природу загрязнения. Понятие маслостойкости не означает одинаковую устойчивость ко всем химическим продуктам. Состав рабочей среды, ее концентрация и температура способны заметно менять условия эксплуатации.
Морозостойкие исполнения
Низкая температура влияет прежде всего на эластичность материала. Полотно, которое нормально изгибается при положительной температуре, на морозе может становиться жестче. При прохождении через барабаны возрастают напряжения, особенно в местах уже имеющихся микроповреждений.
Морозостойкие варианты используют на открытых складах, добывающих предприятиях, перегрузочных комплексах и других объектах, где оборудование работает зимой без постоянного обогрева.
Необходимо учитывать температуру не только во время движения. Если транспортер долго простаивает на морозе, запуск происходит при полностью охлажденном полотне и механических узлах. Начальный период работы может оказаться более тяжелым, чем установившийся режим после некоторого прогрева.
Пищевые конвейерные ленты
На пищевых производствах к транспортировочной поверхности предъявляются дополнительные требования. Значение имеют возможность очистки, характер контакта с продуктом, устойчивость к моющим составам и особенности санитарного режима предприятия.
Конструкция зависит от конкретного технологического процесса. Перемещение упакованной продукции заметно отличается от транспортировки теста, овощей, мяса, кондитерских изделий или другого неупакованного сырья.
Поверхность должна соответствовать не только механической нагрузке, но и способу санитарной обработки. Частое мытье, повышенная влажность и применение моющих средств создают отдельную нагрузку на материал и соединения.
Ленты с профилированной поверхностью
На горизонтальном транспортере груз удерживается главным образом за счет собственного веса и трения. При увеличении угла подъема материал начинает скользить назад. Для таких трасс применяют профилированные рабочие поверхности.
На полотне могут располагаться выступы, ребра или более развитые поперечные элементы. Они помогают удерживать штучный или сыпучий груз во время движения вверх.
Высота и форма профиля зависят от размера частиц, угла транспортирования и характера материала. Слишком крупный профиль для мелкого легкого груза может только усложнить очистку, а недостаточно выраженный рисунок не обеспечит нужного удержания на крутом участке.
Что влияет на ширину и толщину полотна
Ширину нельзя выбирать только исходя из размеров транспортера. Она связана с производительностью линии, формой желоба и характером загрузки.
Сыпучий материал должен располагаться с достаточным запасом относительно краев. Если поток постоянно доходит до бортов, часть сырья может просыпаться, а края получают дополнительные повреждения.
Толщина конструкции зависит от количества слоев каркаса и наружных обкладок. Увеличение толщины повышает массу и жесткость, поэтому чрезмерный запас также нежелателен. Более жесткому полотну сложнее огибать небольшие барабаны, а нагрузка на привод и отдельные узлы может увеличиваться.
Почему важен диаметр барабанов
При прохождении вокруг барабана слои изгибаются. Наружная сторона растягивается, внутренняя испытывает сжатие. Чем меньше радиус изгиба, тем сильнее деформация.
Для каждого типа конструкции существует диапазон допустимых условий работы. Установка слишком малого барабана способна вызвать усталостное повреждение каркаса, расслоение или разрушение соединительного участка.
Особенно чувствительны к этому многослойные и толстые исполнения. Большая механическая прочность сама по себе не означает способность постоянно работать на малом радиусе.
Состояние поверхности барабана также влияет на эксплуатацию. Налипший материал меняет его геометрию, создает неравномерное натяжение и может смещать полотно в сторону.
Как выполняется соединение концов
Большинство транспортировочных полотен устанавливается на оборудование в виде замкнутого контура. Для этого концы необходимо соединить.
Применяются механические соединители и различные способы неразъемной стыковки. Выбор зависит от конструкции материала, условий эксплуатации и требований к линии.
Механическое соединение удобно там, где важна возможность сравнительно быстро разобрать контур. Однако выступающие элементы подходят не для каждого производственного процесса.
Неразъемный стык позволяет получить более ровную рабочую поверхность. При качественном выполнении соединительный участок должен выдерживать многократное прохождение через барабаны и воспринимать рабочее натяжение без постепенного расслоения.
Даже правильно выполненный стык может разрушаться ускоренно, если барабаны слишком малы, натяжение завышено или полотно постоянно движется с перекосом.
Почему лента уходит в сторону
Боковое смещение относится к распространенным проблемам транспортирующих линий. Простая регулировка иногда устраняет проявление, но при повторяющемся сходе необходимо искать причину.
К отклонению могут приводить:
- несоосность барабанов;
- неправильное положение роликоопор;
- загрязнение поверхности;
- неравномерная загрузка;
- повреждение кромки;
- ошибки стыковки;
- деформация конструкции транспортера.
Характер смещения помогает определить направление проверки. Если полотно постоянно уходит в одну сторону по всей трассе, внимание уделяют общей геометрии. Локальное отклонение около определенного участка чаще связано с конкретной роликоопорой, загрязнением или деформацией.
Повреждение краев
Кромка не рассчитана на постоянное трение о металлические элементы конструкции. Если полотно смещается и касается рамы, край постепенно разлохмачивается, защитный слой разрушается, а затем повреждение распространяется на каркас.
Простая обрезка разрушенного участка не устраняет причину. Если траектория движения не исправлена, процесс продолжится.
Края могут повреждаться и из-за неправильной загрузки. Постоянное падение крупных кусков рядом с бортом создает ударную нагрузку именно в наиболее уязвимой зоне.
Влияние натяжения
Для передачи тягового усилия требуется определенное натяжение, однако его избыток не делает работу надежнее.
Чрезмерное усилие увеличивает нагрузку на каркас, барабаны, валы и подшипниковые узлы. Полотно постоянно находится в растянутом состоянии, а соединение получает дополнительную нагрузку.
Слишком слабое натяжение вызывает другую группу проблем. На приводном барабане возможно проскальзывание, ухудшается стабильность движения, появляется дополнительный нагрев и износ контактных поверхностей.
Регулировка должна обеспечивать устойчивую передачу тягового усилия без избыточной нагрузки на конструкцию.
Что показывает характер износа
Поверхность транспортирующего полотна постепенно меняется даже при нормальной эксплуатации. Важна не только степень износа, но и его распределение.
Равномерное постепенное истирание по всей рабочей зоне обычно связано с непосредственным контактом с грузом. Глубокие локальные порезы указывают на воздействие острых предметов или проблемы на загрузочном участке.
Интенсивное разрушение одного края заставляет проверять траекторию движения. Поперечные трещины могут быть связаны с усталостью при многократном изгибе, воздействием температуры или старением материала.
Повреждение нижней поверхности требует проверки барабанов, роликов и налипшего сырья. Иногда причина находится не на рабочей ветви, а на обратной стороне линии.
Лента как часть транспортной системы
Срок службы нельзя рассматривать отдельно от состояния самого конвейера. Ролики должны свободно вращаться, барабаны — сохранять правильное положение, загрузочные устройства — подавать сырье без постоянных боковых ударов.
Заклинивший ролик быстро превращается из опоры в неподвижную поверхность трения. Налипание материала меняет форму барабанов и роликов. Изношенный подшипник способен вызвать люфт и нарушение геометрии вращающегося узла.
На работу влияют даже настройки очистителей. Слабый контакт не удаляет загрязнения, а чрезмерное давление увеличивает трение и изнашивает верхнюю обкладку.
Как подобрать исполнение под условия производства
Подбор начинается с характеристик транспортируемого материала и режима работы оборудования. Одинаковая ширина двух полотен еще не делает их взаимозаменяемыми.
Необходимо оценить массу и размер груза, производительность линии, скорость движения, длину трассы, угол подъема, температуру и наличие агрессивных веществ. Для абразивного сырья важна стойкость к истиранию, для горячего — способность переносить тепловую нагрузку, для промасленных деталей — устойчивость к воздействию соответствующей среды.
Учитывается и конструкция самого транспортера: диаметры барабанов, схема натяжения, расположение роликов и способ соединения концов.
Такой подход позволяет рассматривать конвейерную ленту не как универсальный расходный материал, а как элемент транспортной системы с конкретной механической задачей. Ее конструкция должна соответствовать одновременно грузу, трассе и режиму эксплуатации. Именно сочетание этих факторов определяет, какой тип полотна способен стабильно работать на конкретном производственном участке.
